WorkNC V23

The new activation model:
ใช้รูปแบบตาข่ายที่ไม่ซ้ำกันในการคำนวณทางเดิน 2-5 แกน

Advantages :
- ยืนยันการใช้งาน Workzone ได้เร็วขึ้นถึง 5 เท่า
- toolpaths ถูกต้องมากขึ้นเหมือนกับ 5 แกนหรือ ISO finishing
- Workzone มีขนาดเล็กกว่าในรุ่นก่อนหน้า ถึง 5 เท่า
- การแสดงผลของชิ้นส่วนขนาดใหญ่ได้เร็วขึ้น (เช่น: Pan, Rotation, Zoom)




Forward compatibility – from V22 to V23

WorkNC ตรวจจับรูปแบบเก่าและจะเปิดใช้รูปทรงเรขาคณิตสำหรับการดำเนินการต่อไปนี้:
• Post-processor
• Toolpath edition/modification
• New toolpath
นอกจาก toolpaths เก่าจะไม่เข้ากันกับรูปแบบการคำนวณใหม่

ข้อดี :
ข้อจำกัด :
• การคำนวณได้เร็วขึ้นมาก
• คุณภาพที่ดีขึ้นเมื่อเทียบกับการนำเข้าไฟล์ CAD
• ไฟล์ STL จะต้องสะอาดและปิด




Export Stock feature :
Advantages :
• สร้างไฟล์ STL Stock ที่ปรับปรุงล่าสุด
• นำไปใช้กับStock 3D เท่านั้น
• สามารถใช้ไฟล์นี้สำหรับงานกัดหรือการวิเคราะห์กับซอฟต์แวร์อื่นๆ
• สามารถเพิ่มส่วนนี้เพื่อ Workzone ที่มีอยู่เช่นที่ แทรกเครื่องจักรกล

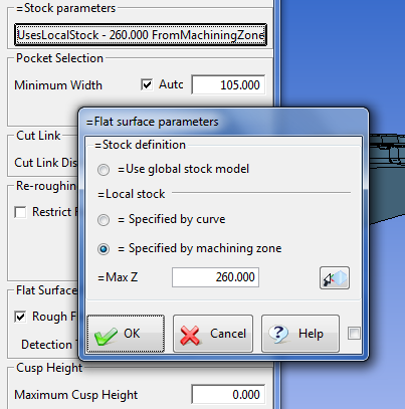

New Global Roughing local stock
1. ที่จะใช้รูปแบบสต็อกมาตรฐาน (ตาม V22)
2. เพื่อกำหนดพื้นที่หุ้นในท้องถิ่นที่มีเส้นโค้งปิด
3. เพื่อกำหนดพื้นที่หุ้นในท้องถิ่นที่มีโซนเครื่องจักรกลหรือมุมมอง

Advantages :
• การคำนวณจะเร็วกว่ารุ่นหุ้นที่มีอยู่
• สูงเหมาะสำหรับการแทรกเครื่องจักรกลในส่วนที่มีขนาดใหญ่และพื้นที่เชื่อมหลังจากการบำรุงรักษา
• การควบคุมของ Z & Z สูงสุดจำกัดนาที

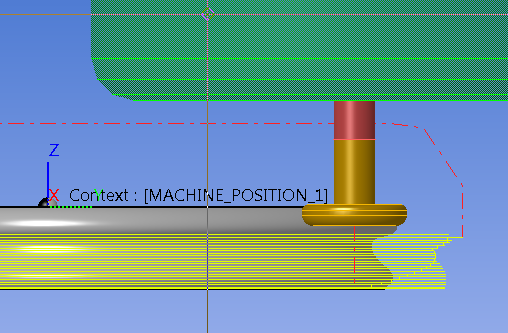

Improvement in dynamic holder collision check
ปรับปรุงในการตรวจสอบการชนกันถือแบบไดนามิก ช่วยปรับให้เรียบรัศมีในทิศทาง Z เมื่อตัดโดย holder

Advantages :
• การลดความเร็วในการเข้าในมุม ช่วยลดรอย
• ก่อให้อายุการใช้งานที่เพิ่มขึ้น

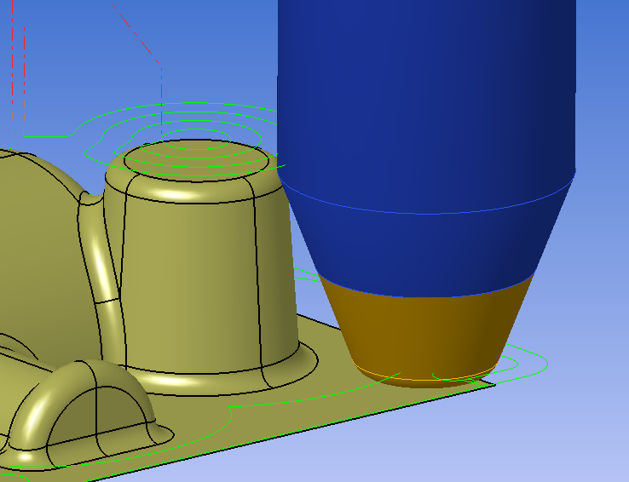

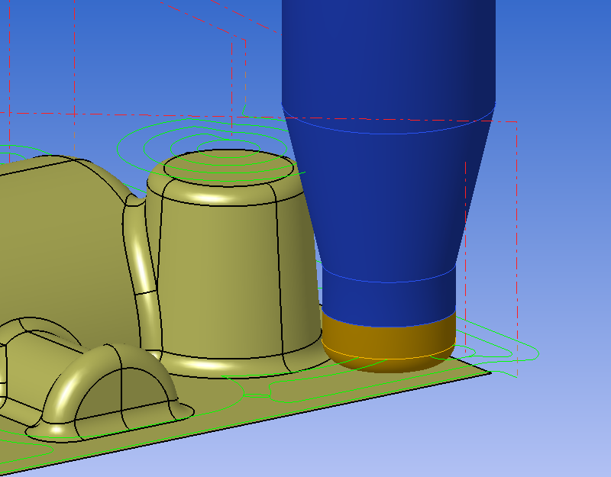

Conical and tapered cutter management
การจัดการตัดเป็นรูปทรงกรวยและเรียว นำไปใช้กับDie flats finishing บนเส้นโค้งแกะสลัก รวม Z level finishing ตกแต่งและการเพิ่มประสิทธิภาพ

Advantages :
• สร้างทางเดินได้โดยไม่ต้องกำหนดก้านเรียวในที่ยึด
• ตัดทางเดินรอบกำแพงโดยไม่ต้องพับ
• toolpaths เหมาะสม

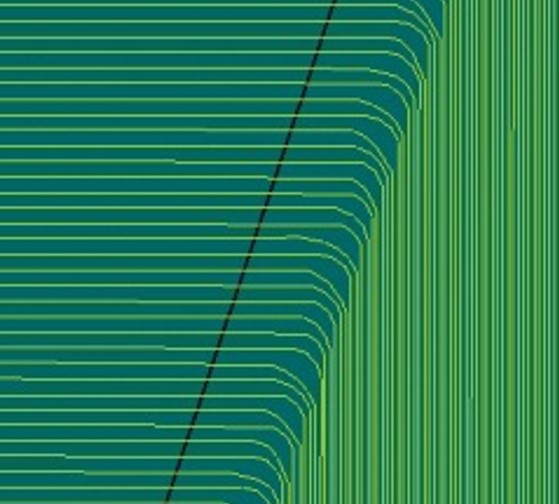

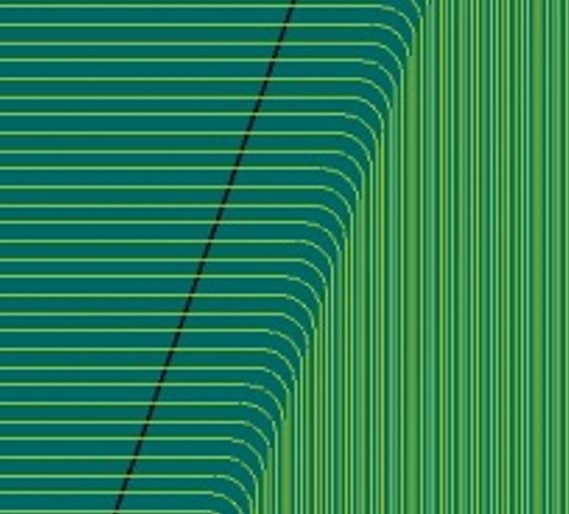

Slicing process improvement คือ การปรับปรุงการหั่น
Advantages :
• ที่มีคุณภาพดีกว่าในมุม
• อายุการใช้งานที่เพิ่มขึ้น

Previous versions

V23

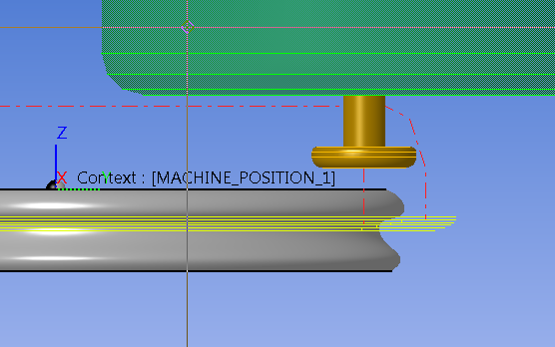

Integrated holder collision check for 3 axis toolpath
การตรวจสอบการชนกันถือแบบบูรณาการ 3 แกนเดิน มีการปะทะกันฟรีทางเดิน, การเก็บรักษาพื้นที่ไม่ชนกับ retracts ที่ถูกต้อง

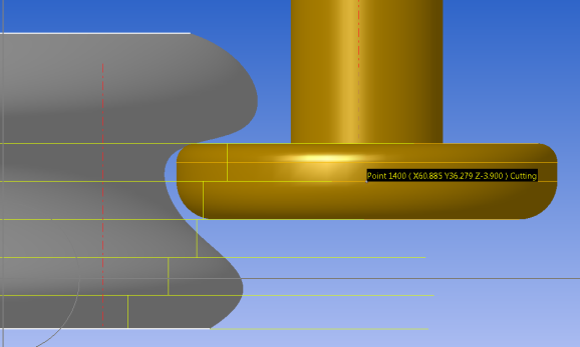

ความหมายรายละเอียดเครื่องมือที่กำหนดเอง
นี่คือรูป cutter เฉพาะ คำเตือน :
• รายละเอียดด้านล่างรัศมีเท่ากับ bull-nose cutter radius
• รัศมีรายละเอียดด้านบนจะแตกต่างกัน
• ทางเดินที่มีการคำนวณที่มีรายละเอียดที่เฉพาะเจาะจง
