ผู้พัฒนาประกาศว่าเวอร์ชันใหม่ “V26” ของ 3D-CAD “Alibre Design” ส่วนบุคคลที่มีประสิทธิภาพด้านต้นทุนที่ยอดเยี่ยมจะออกในเดือนธันวาคม
ในเวอร์ชันใหม่ มีการเพิ่มฟังก์ชันใหม่ดังต่อไปนี้ และฟังก์ชันต่าง ๆ ได้รับการปรับปรุงเพื่อให้ใช้งานง่ายและเพิ่มประโยชน์สูงสุดจากการแปลง 3D

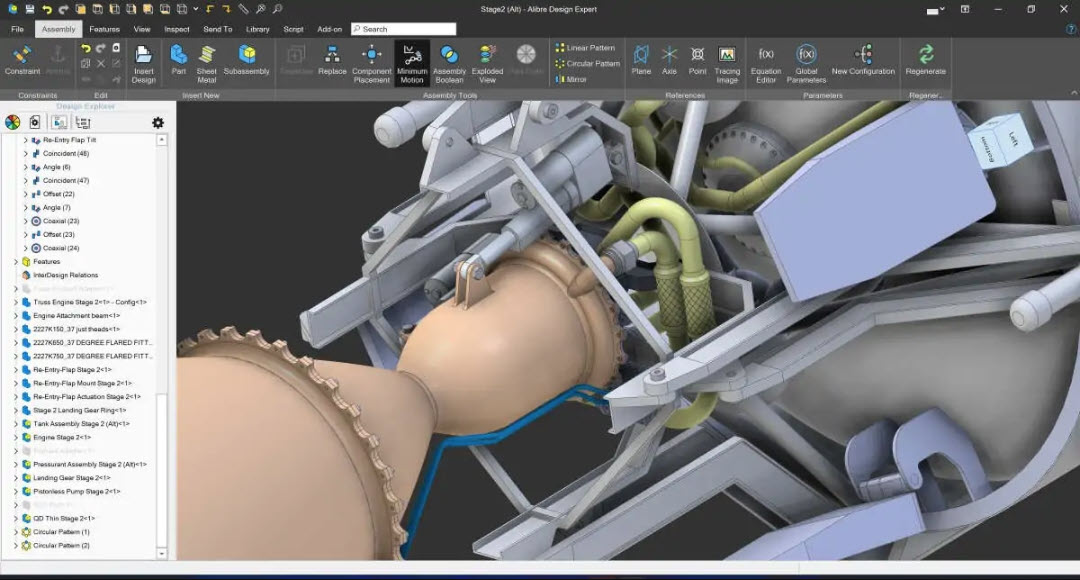

◇ UI ที่เกี่ยวข้อง
– ไอคอนทั้งหมดได้รับการปรับปรุงใหม่ให้เป็นแบบเวกเตอร์ ซึ่งหมายความว่าจะดูคมชัดในทุกความละเอียด การเปลี่ยนแปลงนี้ไม่มีผลกับไดอะล็อกส่วนใหญ่ การเปลี่ยนแปลงนี้เป็นครั้งแรกในชุดการเปลี่ยนแปลงส่วนต่อประสานผู้ใช้หลักที่จะตามมาในไม่กี่รุ่นถัดไป
– เพิ่มรูปแบบสีใหม่สำหรับ Dark Mode และจานสีต่าง ๆ สำหรับผู้ใช้ที่ตาบอดสี โปรดทราบว่าการเปลี่ยนแปลงเหล่านี้มีผลเฉพาะกับ Ribbon, Toolbars, Menus และไอคอนทั้งหมดเท่านั้น ในท้ายที่สุด การเปลี่ยนแปลงเหล่านี้ส่งผลกระทบต่อผลิตภัณฑ์ทั้งหมด รวมถึงตัวสำรวจต่าง ๆ และกล่องโต้ตอบทั้งหมด
– ส่วนเดิมที่บันทึกไว้ก่อนที่จะใช้งานการบิดโดยรอบจะมีการเปิดใช้การบิดโดยรอบตามค่าเริ่มต้น หากคุณต้องการปิดการใช้งานอย่างสมบูรณ์ มีตัวเลือกระบบใหม่เพื่อปิดใช้งานสำหรับชิ้นส่วนและชุดประกอบทั้งหมด
– การบดบังโดยรอบจะปิดใช้งานโดยอัตโนมัติชั่วคราวในโหมดภาพร่าง สิ่งนี้จะป้องกันวัตถุที่มองเห็นที่เกี่ยวข้องกับกริดและสิ่งรบกวนอื่น ๆ
– เลิกใช้การตั้งค่า Edge Color ใน Feature Color แล้ว ขณะนี้เป็นสีเทาและจะถูกลบออกในอนาคต
– ประเภทรูปแบบวงกลมเริ่มต้นคือมุมเท่ากัน โดยที่รายการจะเว้นระยะห่างเท่า ๆ กันรอบจุดศูนย์กลาง กล่องโต้ตอบยังจดจำรายการที่ใช้ล่าสุดอีกด้วย
– เส้นอนุมานในภาพสเก็ตช์มีขนาดใหญ่ขึ้นและมองเห็นได้ชัดเจนยิ่งขึ้นบนกริดหรือเรขาคณิต 3D ด้านหลังภาพร่าง
– ขณะนี้ฟังก์ชันมิติข้อมูลเชิงเส้นมีเคอร์เซอร์ของตัวเองแล้ว

◇ แก้ไขข้อบกพร่องที่เกี่ยวข้องกับการประกอบ
– การจำกัดรูปทรงของ Toroidal: ในบางกรณี การจำกัดรูปทรง Toroidal ทำให้เกิดข้อความแสดงข้อผิดพลาด
– การแทนเจนต์ที่มีข้อจำกัดออฟเซ็ตระหว่างสำเนาชิ้นส่วนที่มีหน่วยโมเดลแตกต่างจากยูนิตโมเดลของแอสเซมบลี: ในกรณีเหล่านี้ โดยทั่วไปแล้วการชดเชยแทนเจนต์จะล้มเหลวสำหรับชิ้นส่วนนำเข้าที่มียูนิตโมเดลอื่นที่ไม่ใช่เซนติเมตร

◇ แก้ไขข้อบกพร่องของไดอะล็อก/UI
– เปลี่ยนสตริงต่าง ๆ ทั่วทั้ง UI เพื่อปรับปรุงความชัดเจนและความกะทัดรัด
– จัดระเบียบบางเมนูใหม่และเพิ่มเครื่องมือที่ขาดหายไปในบางกรณี
– ไม่มีปุ่มแทรกสัญลักษณ์แบบกำหนดเองในกล่องโต้ตอบปรับแต่งแถบเครื่องมือสำหรับภาพวาด 2D
– ก่อนหน้านี้ เมนูสคริปต์ไม่ได้ปิดใช้งานในส่วนที่ควรล็อก
– ในบางกรณี การเลือกเอนทิตีอ้างอิงในโหมดร่างไม่ได้เปิดใช้งานเครื่องมือใน Ribbon
– ในบางจอแสดงผล เป็นการยากที่จะดูว่ามุมมองใดถูกเลือกและประเภทมุมมองใดถูกเลือก

◇ การปรับปรุงการวาด
– ขณะนี้มีตัวเลือกในการลบเครื่องหมาย + หรือ – หากค่าความคลาดเคลื่อนเป็น 0
– การวัดขนาดอัจฉริยะที่ได้รับการปรับปรุงให้ดีขึ้นมากเพื่อกำหนดว่ามิติข้อมูลสามารถพอดีกับ “ด้านใน” โดยไม่มีเส้นขนาดทับซ้อนกันหรือไม่ ส่งผลให้เกิดการวัดขนาดที่มีโอกาสน้อยที่จะถูกนำกลับมาใช้ใหม่หลังจากจัดวาง
– ตอนนี้คุณสามารถเปลี่ยนการกำหนดค่าของภาพวาดที่กำลังแสดงอยู่ได้จาก Drawing Explorer
– ตอนนี้เทมเพลตถูกจัดหมวดหมู่ตามมาตรฐานที่จดจำได้ เฉพาะเทมเพลตที่สอดคล้องกับมาตรฐานที่คุณใช้ตามปกติเท่านั้นที่จะแสดงตามค่าเริ่มต้น
– ก่อนหน้านี้ ตัวคั่นที่ใช้ในภาพวาดจะสืบทอดมาจากการตั้งค่าพื้นฐานของเครื่อง ในกรณีส่วนใหญ่เป็นเรื่องปกติ แต่มีตัวเลือกใหม่ใน “File Properties” > “Drawing File Display” เพื่อเลือกว่าจะใช้เครื่องหมายจุลภาคหรือจุดเป็นตัวคั่น
– ก่อนหน้านี้ รูปแบบวันที่สืบทอดมาจากการตั้งค่าระบบของเครื่อง ซึ่งอาจทำให้การจัดรูปแบบที่ถูกต้องเป็น ISO 8601 เป็นเรื่องยาก การตั้งค่าใหม่ใน “File Properties” > “Drawing File Display” ให้คุณเลือก ISO 8601 ได้อย่างชัดเจน
– ขณะนี้สัญลักษณ์การเชื่อม ISO มีตัวเลือกในการแสดงเส้นประเพื่อให้เป็นไปตามมาตรฐาน ด้วยเหตุผลทางเทคนิค สิ่งนี้ใช้ได้กับสัญลักษณ์การเชื่อมใหม่ที่สร้างขึ้นใน v26 ขึ้นไปเท่านั้น

◇ มีการปรับปรุงหลายอย่างเพื่อปรับปรุงลักษณะที่ปรากฏและการจัดตำแหน่งภายในของมิติข้อมูลและคำอธิบายประกอบ นี่คือตัวอย่างบางส่วน:
– เพิ่มปุ่ม “Continue Ordinate Dimension” ในเมนูป๊อปอัปเพื่อกำหนดมิติเพื่อให้ง่ายต่อการค้นหาองค์ประกอบเพิ่มเติม
– ขณะนี้คุณสามารถย้ายมิติการจัดวางแต่ละรายการไปทางซ้ายหรือขวาเมื่อใช้เครื่องมือมิติการจัดวาง ซึ่งช่วยให้คุณเปลี่ยนตำแหน่งขนาดได้โดยไม่ต้องออกจากเครื่องมือ
– ตัวเลือกใหม่ใน “Dimension Style” ช่วยให้คุณแสดงเครื่องหมายลบทางซ้ายหรือขวาของมิติข้อมูล 0 -34.2mm. คุณยังสามารถกลับด้านของมิติข้อมูลศูนย์ที่ถือว่าเป็นค่าลบได้ ลักษณะมิติที่ใช้กับมิติฐาน (0) ควบคุมคุณลักษณะเหล่านี้
– คลิกขวาที่ลำดับ dimension เพื่อยกเลิกการเลือกตัวเลือก Align Ordinate Dimension สิ่งนี้ทำให้คุณสามารถเปลี่ยนตำแหน่งออฟเซ็ตจากห่วงโซ่มิติที่กำหนดได้อย่างอิสระ
– เครื่องมือใหม่ช่วยให้คุณกำหนดรูปทรงเรขาคณิตเป้าหมายที่เชื่อมโยงกับมิติข้อมูลใหม่ได้ในขณะที่ยังคงการปรับแต่งมิติข้อมูลไว้ ไม่มีการ “ลบและสร้างใหม่” อีกต่อไป นอกจากนี้ยังทำงานเพื่อเชื่อมโยงมิติที่ไม่เชื่อมโยงอีกครั้งอย่างรวดเร็วเมื่อเกิดขึ้นในขณะที่ลดการทำงานซ้ำให้เหลือน้อยที่สุด
– ขณะนี้ คุณสามารถลบมิติข้อมูลได้โดยเลือกมิติเดียวหรือหลายมิติ แล้วกด Delete บนเครื่องมือ dimension ก่อนหน้านี้ คุณสามารถใช้เมนูคลิกขวาเพื่อลบทีละรายการเท่านั้น หรือออกจากโหมดร่างและเลือกหลายรายการด้วยเครื่องมือ selection
– ตอนนี้คุณสามารถเลือกไดเมนชันหลายรายการได้เมื่อเครื่องมือ dimension ทำงานอยู่ และใช้คุณสมบัติกับหลาย dimension พร้อมกัน ไม่จำเป็นต้องออกจากโหมดร่างก่อนแล้วจึงใช้เครื่องมือ selection
– ตอนนี้ลูกศรหักเข้าหากันเมื่อลากขนาด ทำให้การจัดแนวลูกศรสมบูรณ์แบบง่ายขึ้น

◇ แก้ไขจุดบกพร่องในการวาด
– การลากคำอธิบายประกอบของกรอบควบคุมคุณลักษณะหลาย ๆ ครั้งในภาพวาด 2D อาจทำให้เกิดข้อขัดข้องได้
– การเปิดแบบร่างที่บันทึกไว้อีกครั้งอาจทำให้ตัวคั่นเครื่องหมายจุลภาคกลับเป็นตัวคั่นทศนิยม
– ในบางกรณี เคอร์เซอร์เครื่องมือกำหนดขนาดแสดงภาพที่ไม่ถูกต้องหลังจากซูม
– ไม่สามารถลากมิติที่มีอยู่ขณะสร้างมิติใหม่ หากเลือกมุมมองไว้ล่วงหน้าและเรียกใช้คำสั่ง Dimension
– ในบางกรณี การจัดตำแหน่งมิติอาจดำเนินการต่ออย่างไม่ถูกต้องโดยการเลือกตัวเลขในมุมมองอื่นที่ไม่ใช่มุมมองที่มีมิติพื้นฐาน
– ระหว่างการดำเนินการบันทึกทั้งหมดเป็นแบบร่างที่มีขนาดการออกแบบที่คาดการณ์ไว้ (ไม่ใช่ขนาดปกติ) การอัปเดตชื่อไฟล์จะทำให้ขนาดการออกแบบที่คาดการณ์เสียหาย
– หากแบบร่างว่างเปล่า เครื่องมือแทรกสัญลักษณ์แบบกำหนดเองจะไม่สามารถใช้งานได้จากดร็อปดาวน์สัญลักษณ์แบบกำหนดเอง ซึ่งตัวมันเองกลายเป็นสีเทา
– ในบางกรณี ลูกศรคำบรรยาย BOM ไม่ได้รับการเติมเต็ม
– ขนาดพิกัดที่มีความคลาดเคลื่อนอาจทับซ้อนเส้นขนาดในบางทิศทาง เพิ่มช่องว่างภายในพิเศษ
– Dimensions จำนวนมากมีตรรกะการเติมที่ส่งผลให้มีช่องว่างพิเศษที่ไม่เหมาะสมระหว่างข้อความด้านซ้ายสุดและบรรทัดมิติ และข้อความมิติไม่ได้อยู่กึ่งกลางภายในช่องว่างมิติ
– มีช่องว่างเพิ่มเติมระหว่างตัวเลขและเครื่องหมาย ° ทำให้มิติดูเหมือน 45[ ]° แทนที่จะเป็น 45° สิ่งนี้ใช้กับสภาพแวดล้อมการวาดภาพและการสร้างแบบจำลอง
– มีการแก้ไขหลายอย่างเกี่ยวกับมิติ, เส้นกึ่งกลาง, เกลียว ฯลฯ ในมุมมองสเกลเพื่อแสดงความหนาที่ถูกต้อง
– การวาดเกลียวสำหรับรูของตัวนับไม่เสร็จสิ้นอย่างถูกต้องเมื่อเปิดใช้งานตัวเลือก [ย้อนกลับ] สำหรับการเจาะรู
– เครื่องหมายกลางมิติสามารถนำไปสู่พฤติกรรมที่ไม่แน่นอนและหลายขั้นตอนเพื่อไปยังโหนดที่ต้องการ

◇ แก้ไขข้อบกพร่องที่เกี่ยวข้องกับชิ้นส่วน
– แก้ไขปัญหาที่ภาพร่างจะหายไปชั่วคราวจาก Design Explorer ในบางสถานการณ์เมื่อลากไปรอบ ๆ ด็อกโบน
– เมื่อเปิดใช้งานการแสดงตัวอย่าง 3D การเรียกเครื่องมือรูและการยกเลิกเครื่องมือนั้นไม่ถูกต้อง ได้ย้ายด็อกโบนขึ้นไปหนึ่งฟีเจอร์และระงับฟีเจอร์นั้น
– จุดออกแบบ (จุดอ้างอิง) ที่สร้างขึ้นโดยใช้โหนดต้นทางแบบร่าง 2D จะสูญเสียการอ้างอิงเมื่อส่วนนั้นถูกเปิดใหม่
– เมื่อเปิดใช้งานการแสดงตัวอย่าง 3D การเรียกเครื่องมือ hole และการยกเลิกเครื่องมือนั้นไม่ถูกต้อง ได้ย้ายด็อกโบนขึ้นไปหนึ่งฟีเจอร์และระงับฟีเจอร์นั้น
– ภายในแบบร่าง แถบสถานะที่ด้านล่างระบุว่า “fully defined” เมื่อควรระบุว่า “undefined” ในบางเวิร์กโฟลว์
– การติดตามภาพที่ระนาบเดียวกันกับรูปทรงเรขาคณิต 3D “แข่งขัน” กับรูปทรงเรขาคณิต 3D สำหรับลำดับความสำคัญในการมองเห็น ซึ่งอาจหมายความว่ารูปภาพถูกบดบังด้วยรูปทรงเรขาคณิต ตอนนี้การติดตามรูปภาพจัดลำดับความสำคัญการมองเห็นบนรูปทรงเรขาคณิตร่วมระนาบ

◇ แก้ไขข้อบกพร่องที่เกี่ยวข้องกับ sheet metal
– การเปลี่ยนชื่อหน้าแปลนลูกของการทำงานแบบหลายหน้าแปลนไม่ถูกรักษาไว้เมื่อสร้างใหม่

◇ การแก้ไขข้อผิดพลาดอื่น ๆ
– การแสดงค่าในรูปแบบเอกซ์โพเนนเชียลด้วย mantissa 1 อาจทำให้เกิดความผิดพลาดได้
– ไม่สามารถใช้ hole ที่มีเกลียวเป็นอินพุตไปยังเครื่องมือวัดได้
– เมื่อตั้งค่าประเภทการบันทึกเป็น “Notify” บางครั้งผู้ใช้จะไม่ได้รับแจ้งหากการเปลี่ยนแปลงเป็นข้อมูล/คุณสมบัติบางส่วนเท่านั้น
