Artec Studio 13
1 เปลี่ยน UI
1.1 การปรับปรุงการแสดงผล 3D
การปรับปรุงเครื่องมือการแสดงผล, แหล่งกำเนิดแสง ฯลฯ ในการแสดงผลของรูปแบบได้รับการปรับปรุงขึ้น
ทำให้ง่ายต่อการดูโครงร่างของรูปแบบโดยไม่คำนึงถึงสีของการแสดงผล
ArtecStudio 12
ArtecStudio 13
ความสามารถในการทำซ้ำของ texture ได้ดีขึ้น
ArtecStudio 12
ArtecStudio 13
* คลิกที่นี่ เพื่อดูขั้นตอนการอัปเดตเวอร์ชันที่สมัครสมาชิก
ดูข้อมูล Specifications

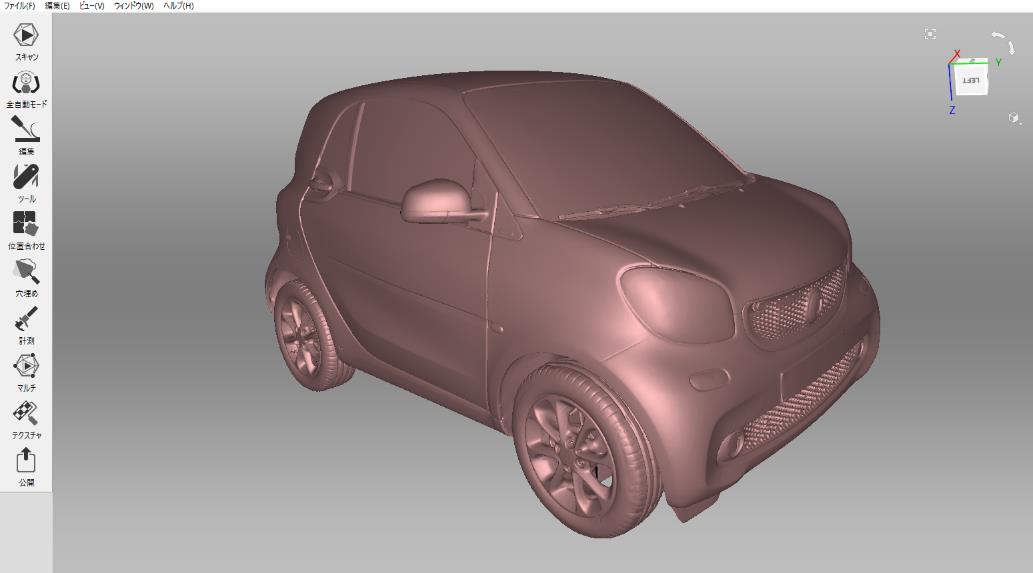

1.2 การหมุนแบบจำลอง
เนื่องจากการปรับปรุงในเครื่องมือการแสดงผลจึงได้รับการปรับปรุงให้มีความเร็วในการแสดงผลของแบบจำลอง
การเคลื่อนไหว, การหมุน, การซูม ได้กลายเป็นเรื่องราบรื่นแม้กระทั่งกับข้อมูลความจุขนาดใหญ่ของ GB หลายพันที่ทำให้การรับชมดูง่ายขึ้น
1.3 การปรับปรุงหน้าจอสแกน
ระยะทางที่วัตถุถูกแสดงเป็นแผนที่สีในแบบจำลองระหว่างการสแกน
ArtecStudio 12
ArtecStudio 13
1.4 การเปลี่ยนไอคอนการเปลี่ยนหน้าจอของเครื่อง
เปลี่ยนไอคอนการเปลี่ยนหน้าจอของโมเดลแล้ว
Artec Studio 13 เพิ่ม model fitting, model navigation cubes และทำให้มุมมองโมเดลง่ายขึ้น
ArtecStudio 12
ArtecStudio 13
1.5 การเพิ่มฟังก์ชัน X-ray
เมื่อเปลี่ยนไปใช้จอ X-ray ส่วนประกอบที่มีความหนาแน่นสูงจะถูกไฮไลต์และแสดงขึ้น
คุณลักษณะนี้ช่วยให้สามารถตรวจสอบรูปทรงที่ซับซ้อนในข้อมูลระบบ point cloud ได้ง่ายขึ้น
ขั้นตอนการดำเนินงาน
เปลี่ยนไปใช้โหมด [X-ray] จากหน้าต่างเปลี่ยนการแสดงผลทางด้านขวาของหน้าจอ
จอแสดงผลแบบ solid
จอแสดงผล X-ray
2 เข้ากันได้กับรุ่นใหม่
2.1 ใช้ร่วมกับ Artec Leo
สอดคล้องกับรูปแบบใหม่ของ Artec Leo
ข้อมูลที่สแกนโดย Artec Leo สามารถโอนผ่าน Wifi หรือ SD card ได้แล้ว
2.2 เข้ากันได้กับ Artec Ray
มันสอดคล้องกับรูปแบบใหม่ระยะไกลสแกนเนอร์ Artec Ray
อินเตอร์เฟซการสแกนที่ทุ่มเทให้กับ Artec Ray ได้รับการเพิ่ม
Artec Ray interface
มีการเพิ่มฟังก์ชันในการสังเคราะห์ข้อมูล Point Cloud ของ Artec Ray
คุณสามารถสังเคราะห์ข้อมูล multiple point cloud ได้จาก Tools > Postprocessing > Ray Scanning Mesh
3 การปรับปรุงฟังก์ชันปรับตำแหน่งที่ดี
เมื่อเทียบกับ Artec Studio 12 เวลาในการคำนวณสำหรับการปรับตำแหน่งที่ดีได้รับการเร่งให้เร็วขึ้น
ปริมาณข้อมูลโครงการ: 7.75 GB
จำนวนข้อมูลที่สแกน: 17

ArtecStudio11
ArtecStudio12
ArtecStudio13
24GB
132.9 วินาที
141.2 วินาที
93.5 วินาที
64GB
89.9 วินาที
70.5 วินาที
47.7 วินาที
4 ปรับปรุงฟังก์ชันการจัดตำแหน่งส่วนกลาง
การปรับปรุงตำแหน่งทั้งหมดได้รับการปรับปรุงแล้ว
ในโหมด [Geometry and Texture] คุณสามารถกำหนดอัตราการตรวจจับเฟรมคีย์ด้วย [key_ftame_ration] และช่วงการค้นหาของ point group ที่มี [feature_search_radius]
Artec Studio13 (Eva, Spider)
5 ฟังก์ชันยางลบ
5.1 การเพิ่มฟังก์ชันการผกผัน
ด้วยฟังก์ชันการทำงานของยางลบคุณสามารถย้อนกลับการเลือกได้
Before
After
5.2 การเลือก Lasso
พื้นที่การเลือกกลายเป็นเรื่องง่ายที่จะเข้าใจและการทำงานได้ดีขึ้น
Artec Studio12 (Eva, Spider)
Artec Studio13 (Eva, Spider)
5.3 การเลือกความโปร่งใส
สวิตช์เลือกแบบโปร่งใสถูกย้ายไปยังกล่องโต้ตอบการลบข้อมูล
Artec Studio12
Artec Studio13
6 ปรับปรุงฟังก์ชันอื่น ๆ
6.1 เพิ่มฟังก์ชันการทำงานของแปรงคุณลักษณะ
การเลือก Rectangle, การเลือก lasso และการเลือกพื้นผิวที่ถูกตัดได้ถูกเพิ่มเข้าไปในฟังก์ชัน brush de-feature

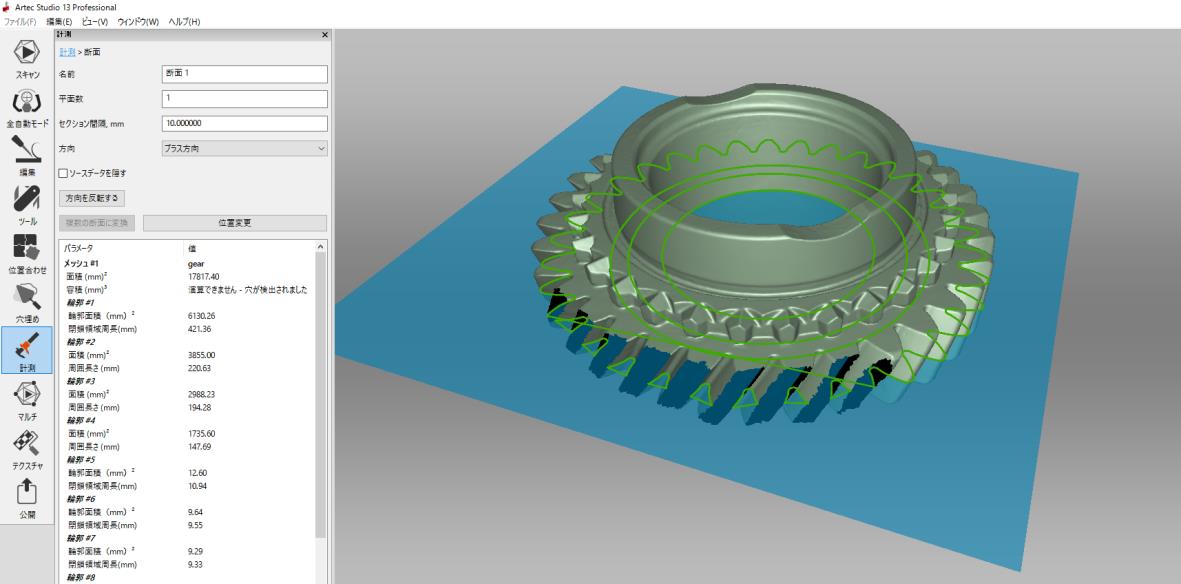

6.2 DXF output
DXF output เป็นไปได้แม้ในขณะที่ส่วนโค้งที่ดึงมาจากข้อมูลการสแกนจะไม่ถูกปิด
7 รูปแบบข้อมูล Input / output
การนำเข้ารูปแบบ BTX ตอนนี้ข้อมูล output point cloud ที่ได้รับมากับ Artec Ray ในรูปแบบ PTX / BTX เป็นไปได้แล้ว
ขั้นตอนการดำเนินงาน
1. เลือก File > Export > Point cloud
2. เลือกตำแหน่งบันทึกและรูปแบบ output และบันทึก
8 การปรับปรุงอื่น ๆ
8.1 View shape
ขณะนี้สามารถอ่านข้อมูล 1 ล้าน polygons และขนาดพื้นผิว 4096 × 4096
8.2 การใช้เมาส์
ศูนย์กลางของการซูมถูกเปลี่ยนเป็นตำแหน่งเคอร์เซอร์ของเมาส์
8.3 การเพิ่มปุ่มการแสดงผลแบบเต็มเฟรม
มีการเพิ่มไอคอน "Display all frames" ในหน้าต่างเปลี่ยนการแสดงผล
โดยปกติแล้วกรอบคีย์จะแสดงขึ้น แต่เมื่อเปิดใช้งานฟังก์ชันนี้จะแสดงกรอบทั้งหมด
แสดงหน้าต่างการสลับ

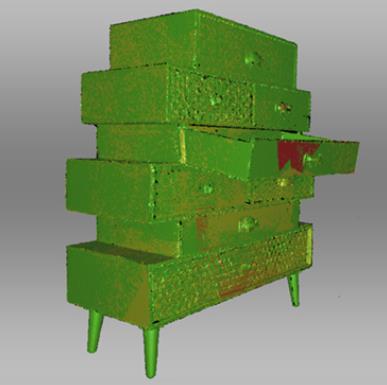

8.4 โหมดข้อผิดพลาดสูงสุด
พื้นผิวมีรหัสสีตามค่าคุณภาพของเฟรมโดยเปลี่ยนเป็นโหมด [Maximum error] ในหน้าต่างการสลับการแสดงผล
8.5 การปรับปรุงเครื่องมือในการเคลื่อนที่
ฟังก์ชัน Mirror ถูกเพิ่มลงใน Edit > Move Tool แล้ว
คุณสามารถเปลี่ยนรูปแบบตาข่ายในทิศทาง X, Y และ Z ได้

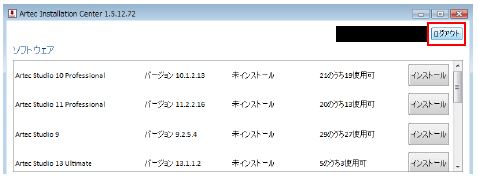

8.6 Artec Installation Center
มีการเพิ่มปุ่มออกจากระบบไปยัง Artec Installation Center
คุณสามารถนำใบอนุญาตออกได้โดยไม่ต้องถอนการติดตั้ง
* จำเป็นต้องเชื่อมต่ออินเทอร์เน็ต
