กรณีศึกษา
การออกแบบและการผลิตทางอุตสาหกรรม

ปรับปรุงสมรรถนะรถแข่ง F3 ด้วย Artec Leo | 2020.07.08
รถแข่งเช่น Dallara F399/01 ได้ก้าวไปข้างหน้าเพื่อปรับปรุงประสิทธิภาพในขณะที่มอเตอร์เฟรมและวัสดุที่ใช้ในเครื่องทั้งหมดสอดคล้องกับข้อบังคับทางเทคนิคของมอเตอร์สปอร์ต
อันที่จริงความก้าวหน้าที่น่าทึ่งที่เกิดขึ้นแล้วในด้านวิศวกรรมของรถแข่งในช่วงหลายปีที่ผ่านมาดูเหมือนจะออกจากห้องเล็ก ๆ เพื่อการปรับปรุงเพิ่มเติม อย่างน้อยก็ไม่เว้นแต่คุณจะใช้เงินและเวลาจำนวนมาก คุณจะทำอย่างไรถ้าคุณต้องการปรับปรุงเพิ่มเติมและปรับปรุงประสิทธิภาพ John Hughes นักศึกษาวิศวกรรมบัณฑิตที่ University of Wales Trinity Saint David (UWTSD) ได้รับคำตอบของ "อากาศพลศาสตร์"
ทีมของ John ใช้เครื่องมือวัดแบบแมนนวลเพื่อให้ได้มิติ F3 แต่ผลลัพธ์นั้นใช้เวลานานและขาดความแม่นยำ พวกเขามาถึงข้อสรุปแน่นอนว่ามีความต้องการวิธีการที่เชื่อถือได้เพื่อให้ได้การวัดที่ดีขึ้นเร็วขึ้น นี่คือเหตุผลที่ความคิดเกี่ยวกับเทคโนโลยีการสแกน 3D เข้ามาในมุมมองของพวกเขา ตอนแรกฉันลองวิธีการพื้นฐานของการสแกน 3D เพื่อให้ได้ CAD โมเดลที่ใช้งานได้ แต่มันก็ยังไม่แม่นยำพอ เมื่อพวกเขารู้เกี่ยวกับโซลูชันการสแกน 3D แบบมืออาชีพพวกเขาได้ติดต่อกับ Artec 3D Ambassador Central Scanning ของสหราชอาณาจักรและหวังว่าพวกเขาจะได้ผลลัพธ์ที่ต้องการ ครั้งแรกที่ฉันเห็นการสแกนครั้งแรกด้วยเครื่องสแกน 3D ใหม่ล่าสุด Artec Leo ฉันเชื่อว่า John ตัดสินใจถูกต้อง "เมื่อคุณดูสิ่งที่ถูกบันทึกจำนวนรายละเอียดนั้นไม่ตรงกันเมื่อเทียบกับสิ่งที่คุณเห็นมาก่อนเพราะฉันเคยเห็นสิ่งที่เกิดขึ้นจริงในอดีต มันเป็นเรื่องประหลาดใจ" เขากล่าว
Nick Godfrey และ Tom White จาก Central Scanning ได้ทำการวิเคราะห์ล่วงหน้าและสรุปว่า Artec Leo จะเป็นเครื่องมือที่ดีที่สุดสำหรับงานนี้ .. "Leo สามารถจับวัตถุขนาดกลางถึงใหญ่ได้อย่างรวดเร็ว ไม่จำเป็นต้องมีการเตรียมการล่วงหน้าและการสแกนสามารถทำได้โดยตรงที่สถานที่" Nick กล่าว "สแกนเนอร์เป็นอิสระอย่างสมบูรณ์ซึ่งหมายความว่าไม่มีสายเคเบิลหรือคอมพิวเตอร์ติดอยู่กับสแกนเนอร์เพื่อจำกัดการเคลื่อนไหวมันง่ายกว่าโซลูชันการสแกน 3D ใด ๆ เพื่อจับภาพทุกอย่างได้อย่างแท้จริง"
Leo มีแบตเตอรี่ของตัวเองและหน้าจอสัมผัสพร้อมจอแสดงผลการสแกนตามเวลาจริงช่วยให้คุณสามารถบันทึกข้อมูลลงในการ์ดหน่วยความจำเพื่อถ่ายโอนไปยังคอมพิวเตอร์ของคุณในภายหลัง ทอมสแกน Dallara ที่ร้านขายมอเตอร์ UWTSD โดยไม่จำเป็นต้องใช้อุปกรณ์เพิ่มเติม ใช้เวลาสแกนน้อยกว่า 2 ชั่วโมง การสแกนได้รับการประมวลผลใน Artec Studio ในหนึ่งวันและCAD โมเดลสมบูรณ์ถูกส่งไปยัง John ไม่กี่วันต่อมา
ในสาขาวิชาอากาศพลศาสตร์เป็นสิ่งสำคัญที่จะต้องทราบว่าการเปลี่ยนแปลงการออกแบบมิลลิเมตรสามารถมาได้ไกล Artec Leo ภูมิใจนำเสนออัตราการจับข้อมูลที่น่าทึ่ง 3 ล้านจุดต่อวินาทีและการประมวลผล 3D แบบเรียลไทม์จะแสดงบนหน้าจอโดยตรง จอห์นสามารถทำการจำลองพลศาสตร์ของไหล (CFD) ที่ดีขึ้นด้วยซอฟต์แวร์ Ansys โดยการสแกนรูปทรงเรขาคณิตของยานพาหนะทั้งระบบด้วยความแม่นยำสูงสุด และคุณยังสามารถวิเคราะห์ตัวเลือกทั้งหมดสำหรับการปรับแต่งโปรไฟล์แอโรไดนามิกของรถของคุณจากแบบจำลอง 3D ที่สมจริงที่สุด


การผลิตท่อทดแทนบนเรือ | 2020.05.18
อาจดูเหมือนเป็นงานง่าย ๆ หากขอให้คุณเปลี่ยนท่อ
แต่แล้วเรื่องนี้ล่ะ เกิดอะไรขึ้นถ้าท่ออยู่นอกชายฝั่งสูง 15 เมตรและล้อมรอบด้วยท่อและอุปกรณ์อื่น ๆ
ความท้าทายที่ต้องเผชิญกับ Asian Sealand Offshore and Marine (ASOM) ของสิงคโปร์ซึ่งได้รับมอบหมายให้รับผิดชอบในการทำหน้าที่นี้คือวิธีการดำเนินการซ่อมแซมในพื้นที่แคบและแออัด เนื่องจากลักษณะของห้องพักการเข้าถึงถูกจำกัดและความเสี่ยงของการทำลายอุปกรณ์ที่สำคัญอื่น ๆ โดยการย้ายท่อขนาดใหญ่จำเป็นต้องมีขั้นตอนความปลอดภัยไม่ดีสำหรับความล้มเหลวที่เป็นไปได้
เพื่อเริ่มงานที่ซับซ้อนนี้ ASOM และ Shonan Design ซึ่งเป็น Gold Certified Partner ของ Artec 3D ได้รวมเอาความเชี่ยวชาญด้านวิศวกรรมและเทคโนโลยีของพวกเขาเพื่อแก้ไขปัญหาที่สำคัญนี้
ความท้าทายอีกประการสำหรับภารกิจนี้คือการสแกนทั้งหมดจะต้องทำบนเรืออย่างสมบูรณ์
ขั้นตอนแรกคือการใช้เครื่องสแกน LiDAR ระยะยาวคือ Artec Ray ในการจับรูปร่างของห้องและห้องที่อยู่ติดกันคิดพื้นที่และกำหนดขั้นตอนที่จำเป็นสำหรับการถอดและเปลี่ยน ..
การสแกนจากระยะไกลสูงสุด 110 เมตร Artec Ray ถูกสร้างขึ้นในสถานที่ต่าง ๆ 9 แห่งบนพื้นผิวเรียบที่มีอยู่หลายแห่งรอบห้องเช่น บันไดลงสู่พื้น การสแกนโดยใช้ Ray เนื่องจากพื้นที่เล็ก ๆ ในห้องเราไม่สามารถวางเป้าหมายได้ด้วยตนเอง ทัศนวิสัยเป็นสิ่งสำคัญสำหรับเป้าหมายที่มีประสิทธิภาพและไม่แนะนำมุมที่คมชัด นี่ไม่ใช่ปัญหาสำหรับ Ray ซึ่งสามารถสแกนและจัดแนวโดยไม่มีเป้าหมาย
ไม่เพียง แต่ Ray เท่านั้น แต่ยังต้องใช้การสแกนคุณภาพสูงของ Artec Leo สำหรับภารกิจสำคัญในการสร้างแผนที่ 3D ที่สมบูรณ์ในพื้นที่จำกัด
อย่างไรก็ตามมีปัญหาใหม่เกิดขึ้นที่นี่ ไม่มีสถานที่ที่จะนำเครื่องสแกนแบบมือถือไปวางในแนวตั้ง
แต่สมาชิกในทีมที่กล้าหาญ 2 คนที่มีคุณสมบัติในเทคนิคการเข้าถึงโดยเชือกที่ได้รับการฝึกฝนด้านการสแกนและความปลอดภัยควบคุมด้วยความยาวของเชือกและในไม่ช้าพวกเขาก็โรยตัวลงในท่อตามแนวตั้ง
จับเชือกด้วยมือข้างหนึ่งและ Leo อีกมือ
ด้วยวิธีนี้ Artec Ray นำเสนอการสแกนที่แม่นยำมากทั้งห้องและการสแกนท่อที่มีรายละเอียดผ่านทาง Artec Leo เพื่อให้แน่ใจว่าคุณมีวัสดุทั้งหมดที่คุณต้องการ การวัดทั่วโลกในขั้นสุดท้ายซ้อนทับข้อมูลจากการสแกนบนพื้นฐานของ Leo บนการสแกนที่ใช้ Ray ทำให้มั่นใจได้ว่าข้อมูลของ Leo นั้นสอดคล้องกับข้อตกลงของ Ray อย่างสมบูรณ์แบบ!
จับภาพท่อและสิ่งรอบตัวด้วย Artec Leo และ Ray
หนึ่งเฟรมระหว่างการติดตั้ง Artec Ray ก่อนทำการสแกน
Artec Ray สแกนการตกแต่งภายในห้องและท่อ
โรยเชือกลงมาที่ท่อกับ Artec Leo ในมือข้างหนึ่ง
การสแกนของ Artec Leo (สี) เทียบกับการสแกนของ Ray (สีเทา)
แปลงข้อมูลการสแกน 3D จาก Artec Leo เป็นโมเดล 3D ด้วย Geomagic Design X


Vorteq: Artec Leo สำหรับจักรยานแข่งที่เร็วมาก! | 2020.05.08
ในโลกของการปั่นจักรยานมืออาชีพที่ความแตกต่างระหว่างเครื่องหมายจุลภาคคั่น การชนะและการสูญเสียปัจจัยการตัดสินใจขั้นสุดท้ายของเกมขึ้นอยู่กับ "ความต้านทานอากาศสามารถลดลงได้มากแค่ไหน" แทนที่จะเป็นประสิทธิภาพของนักกีฬาหรือจักรยาน
ด้วยการคำนวณของไหลเชิงพลวัต ความเชี่ยวชาญด้าน CAD, ความรู้ด้านการออกแบบและเทคโนโลยีการสแกน 3D Vorteq ได้มองหาวิธีในการสร้าง aero track bike ที่ดีที่สุด
เมื่อมาถึงการค้นหาสแกนเนอร์ 3D ที่สามารถตอบสนองทุกความต้องการของคุณสำหรับความแม่นยำแน่นอน ความเร็วในการจับภาพและความสามารถไร้สายมีเพียงหนึ่งสแกนเนอร์
ดังนั้น มันไม่ใช่ใครอื่นนอกจาก Artec Leo สแกนเนอร์ 3D ที่คุณสามารถนำมาจับวัตถุที่เป็นโพรงได้อย่างแม่นยำ ฉันใช้ Leo เพื่อสแกนจักรยานที่แตกต่างกันเพื่อให้ได้แบบจำลองดิจิทัลที่แม่นยำและเปรียบเทียบกับระบบ CFD เพื่อดูความแตกต่างในการลาก จากนั้นเราทำการปรับโครงสร้างและเปลี่ยนแปลงโมเดล 3D เพื่อปรับปรุงประสิทธิภาพ ด้วยการทำเช่นนั้นเราสามารถดึงสิ่งที่ดีที่สุดจากจักรยานหลาย ๆ คันและรวมเข้ากับการออกแบบเดียวซึ่งเราผลักไปข้างหน้า


ประตูเครื่องบินวิศวกรรมย้อนกลับ | 2020.03.18
Sequoia Falco เครื่องบินแอโรเบทิคที่ออกแบบในอิตาลีและบินครั้งแรกในปี 1955
Michael Shuler ผู้หลงใหลในเครื่องบินสร้างมันขึ้นมาใหม่และประสบปัญหากับการสร้างประตู
เนื่องจากความจริงที่ว่าประตูจะต้องพอดีและทำงานได้อย่างสมบูรณ์ภายในส่วนประกอบและพื้นผิวโดยรอบพื้นที่ขนาดเล็กจะสร้างปัญหาด้านความปลอดภัยที่สำคัญหากไม่สามารถวัดได้อย่างถูกต้อง การวัดประตูให้แม่นยำเป็นเรื่องของความเป็นความตาย
นั่นเป็นเหตุผลที่เลือก Artec Eva สำหรับวัตถุขนาดกลางและชิ้นส่วนเครื่องจักรวิศวกรรมย้อนกลับ
ไม่เพียงแต่สำหรับการวัดในการทำชิ้นส่วนจริง Eva ยังคำนึงถึงขนาดของขอบเขตของพื้นที่และตรวจสอบให้แน่ใจว่าประตูสามารถใช้งานได้จริงและทุกอย่างรอบตัวก็ทำงานได้ดี


SNAG Racing Team | 2020.02.25
ในการแข่งขันข้ามประเทศในโมร็อกโก, ชิลี, เปรู, ภูเขาโบลิเวีย, ทุ่งหญ้ากว้างใหญ่ของรัสเซียและมองโกเลีย, ทีม SNAG Racing ได้ออกแบบส่วนประกอบใหม่สำหรับรถเพื่อนำไปสู่ระดับต่อไป เริ่มต้น, ลดน้ำหนัก, ปรับปรุงความแข็งแรง, ความคล่องแคล่ว ฯลฯ
ขั้นตอนแรกในกระบวนการออกแบบคือการสร้างจำลองโดยใช้แบบจำลองกระดาษ แต่วิธีการดั้งเดิมมักใช้เวลานานกว่า 2 เดือนในการสร้างส่วนที่ง่าย
นี่มันสายเกินไปสำหรับการแข่งขันดังนั้นทีมจึงแนะนำ Artec Eva ตั้งแต่การออกแบบ CAD, การกัด CNC ไปจนถึงการพิมพ์ 3D บนพลาสติกโลหะ, คาร์บอน, เคฟล่า, ฯลฯ ทุกอย่างสามารถทำได้ภายใน 3 สัปดาห์ ในการสแกน A-arms, จุดยึด, กันกระแทก, การเชื่อมโยง, knuckles และระบบกันสะเทือนอื่น ๆ , ชิ้นส่วนเฟรมและอื่น ๆ สามารถปรับปรุงวัตถุให้มีน้ำหนักเบา, แข็งแรงและทนทานยิ่งขึ้น เพื่อทนต่อสภาวะที่รุนแรงที่มักพบในทุกการแข่งขัน


MARVEL×West Coast Customs|2020.01.24
มันเป็นการผลิตเล็กซัสจากภาพยนตร์ยอดนิยม "Black Panther" โดย MARVEL
ในการสร้างแบบจำลอง 3D ของ Lexus LC 500 วิศวกรของ West Coast Customs หยิบ Artec Eva เดินไปรอบ ๆ รถแล้วเหวี่ยงเครื่องสแกนขึ้นและลงเพื่อจับให้ได้ทุกตารางนิ้วนอกจากมุมที่แตกต่าง
หลังจากการสแกนที่ใช้เวลาน้อยกว่า 1 ชั่วโมงการสแกนจะถูกประมวลผลโดย Artec Studio โมเดล 3D จะถูกส่งออกไปยัง Geomagic Design X และ SOLIDWORKS เพื่อแสดงผล
"กรงเล็บ" ในชีวิตของ Black Panther ของกระจกมองข้างนั้นถูกสร้างขึ้นเป็นครั้งแรกโดยการสแกนถุงมือหนัง Black Panther โดยตรง
เกี่ยวกับขั้นตอนนี้และขั้นตอนอื่น ๆ อีกมากมายจะเป็นไปไม่ได้เลยหากปราศจาก Eva หรือยากกว่าและแน่นอนน้อยกว่ามาก


การออกแบบระบบไอเสียของ Volvo XC90 | 2020.01.20
เป็นส่วนหนึ่งของการสาธิตโดยใช้การสแกน 3D และซอฟต์แวร์ CAD เพื่อทำวิศวกรรมระบบไอเสียของ Volvo XC90, Artec Leo ใช้ในการจับภาพด้านล่างของรถในเวลาเพียง 10 นาที
คุณสามารถใช้หน้าจอสัมผัสในตัวเพื่อดูการสแกนที่แสดงในเวลาจริงหมุนการสแกนและแม้กระทั่งตรวจสอบให้แน่ใจว่าคุณได้จับทุกส่วนของวัตถุ
ชุดข้อมูลสแกนได้รับการประมวลผลภายหลังใน Artec Studio ด้วยอินเทอร์เฟซที่ใช้งานง่ายและมีคุณสมบัติมากมาย Artec Studio ช่วยให้คุณสามารถส่งออกไปยัง SOLIDWORKS, AutoCAD และ Design X ได้โดยตรงลบการสะท้อนออกจากการสแกนของคุณได้อย่างง่ายดายและปรับปรุงการบันทึกการสแกน 3D ได้เร็วกว่าที่เคย!
งานที่ใช้เวลาหลายชั่วโมงหรือหลายวันสามารถทำให้เสร็จในเวลาไม่กี่นาทีโดยใช้เครื่องสแกน 3D ของ Artac ซอฟต์แวร์การประมวลผลแบบตาข่าย/โพลีกอน Artac Studio และซอฟต์แวร์การสร้างแบบจำลองย้อนกลับที่เข้ากันได้กับ Geomagic DesignX
เสร็จสิ้นโครงสร้างย่อย Volvo XC90 ด้วยการสแกน Artec Leo
Artec Leo Scan พร้อมซอฟต์แวร์หลังการประมวลผล Artec Studio
ปรับชุดการสแกนใน Artec Studio


การฟื้นฟู HMS Warrior | 2019.12.4
เปิดตัวในปี 1860 และแล้วเสร็จในปี 1861 เรือหุ้มเกราะลำแรกของกองทัพเรือ เพื่ออนุรักษ์มรดกทางวัฒนธรรมของเรือรบเทคโนโลยีการวิจัยและวัสดุและเปิดเผยประวัติศาสตร์ของเวลาเรากำลังวิเคราะห์โครงสร้างของเรือรบโดยใช้ Artec Leo และ Artec Ray ของ Artec 3D

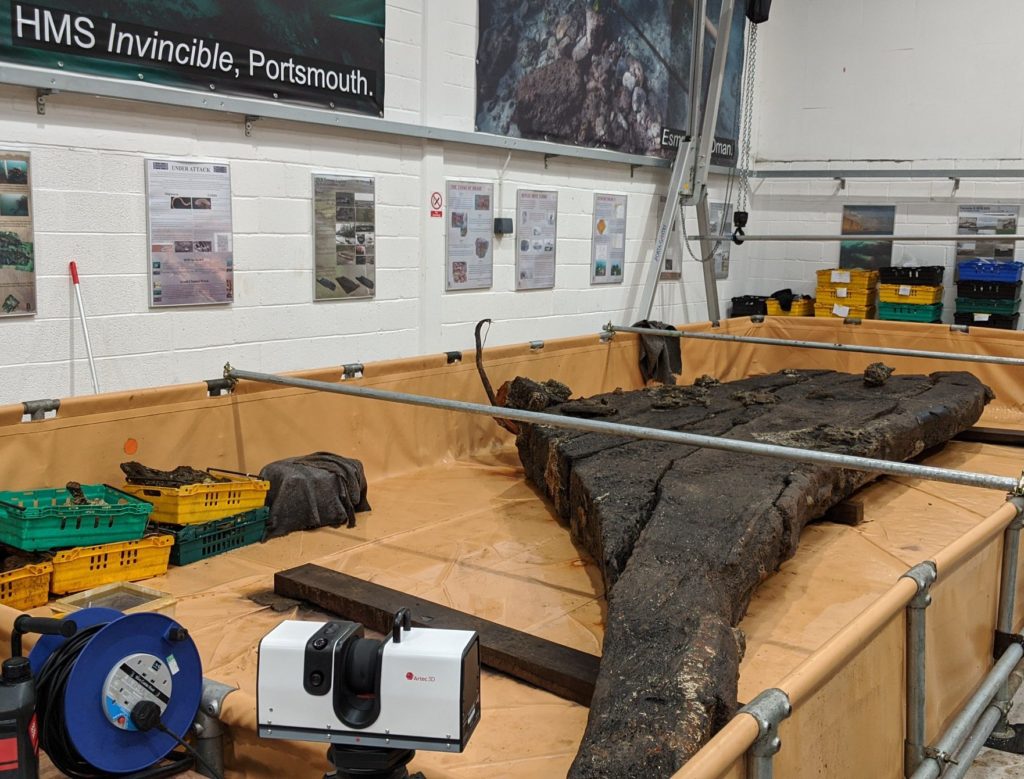

ใช้ประโยชน์จาก Ray
บางส่วนเสียหาย

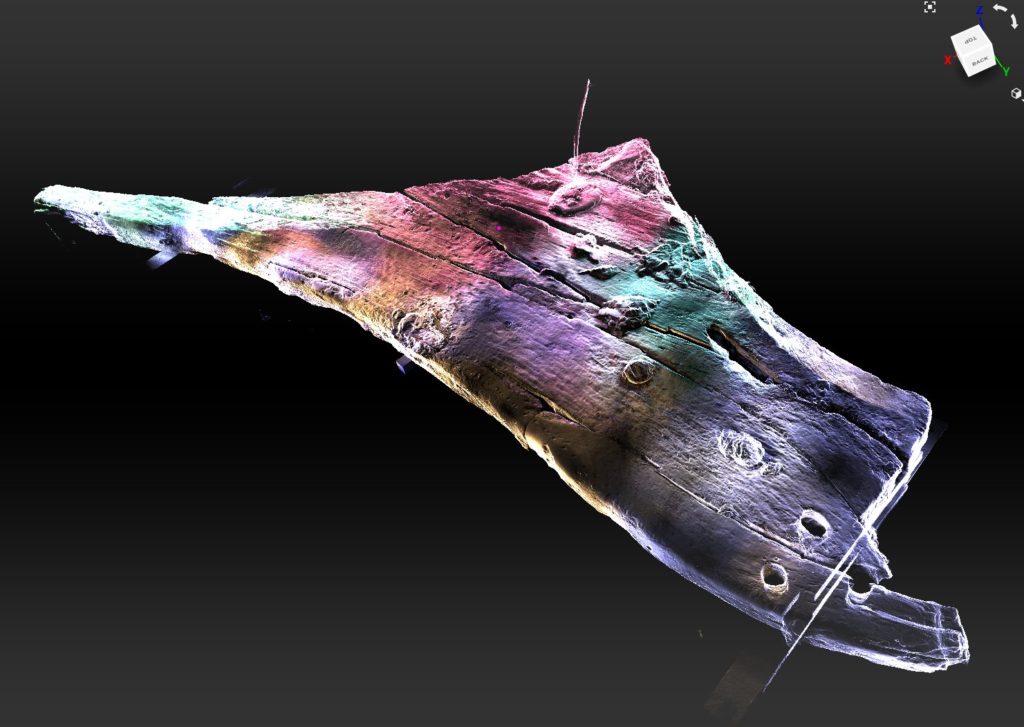

เรือรบที่ได้รับการฟื้นฟู
