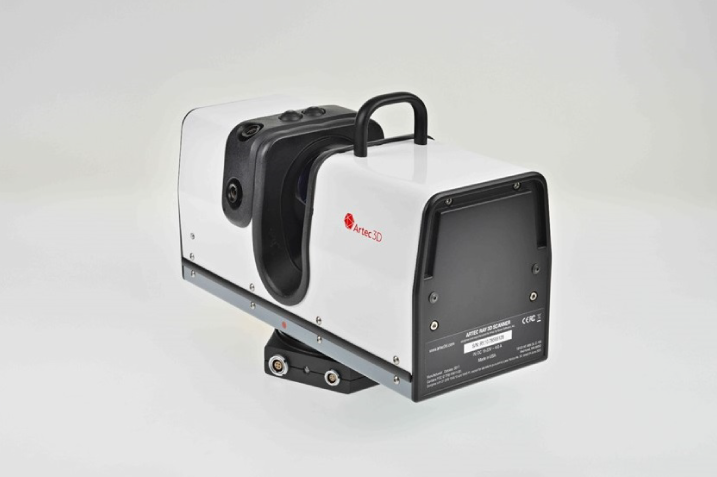

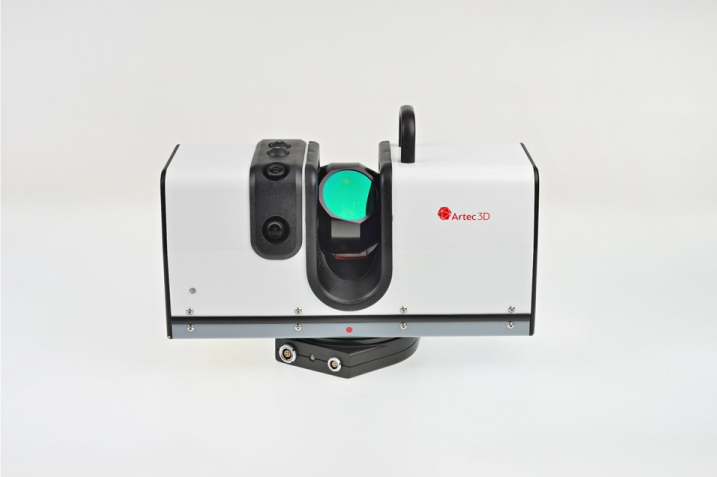

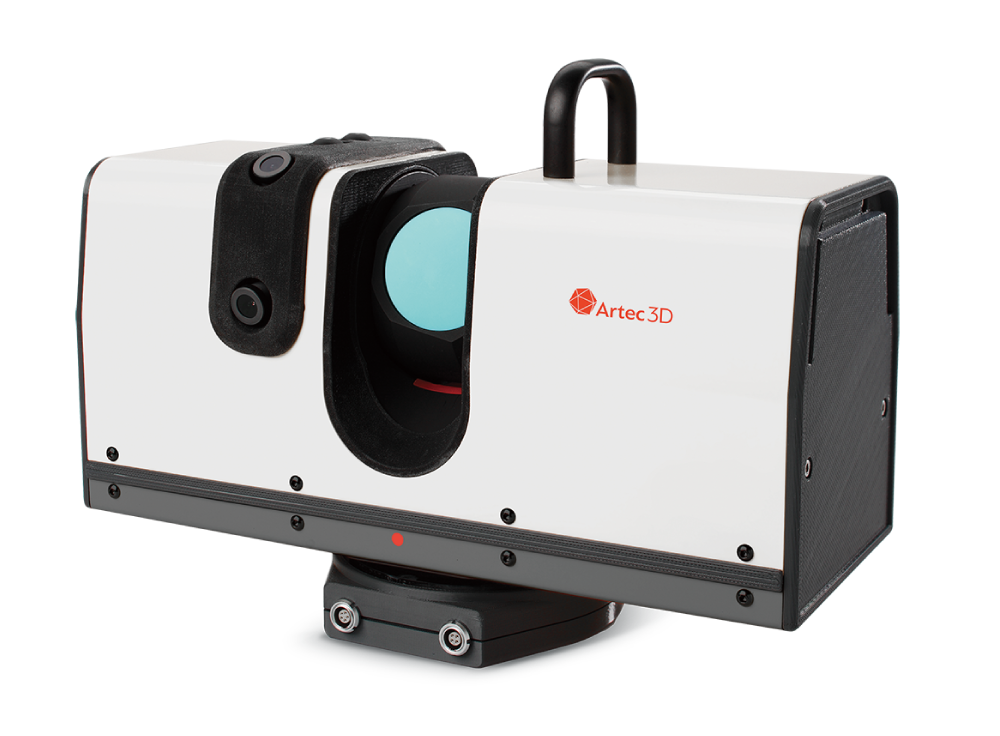

Artec Ray
เครื่องสแกนเลเซอร์ระยะไกลแบบพกพา

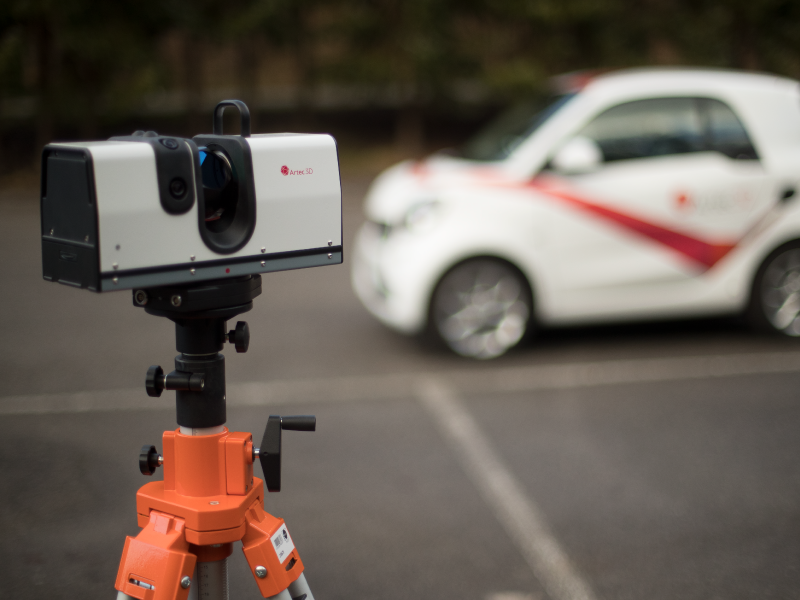

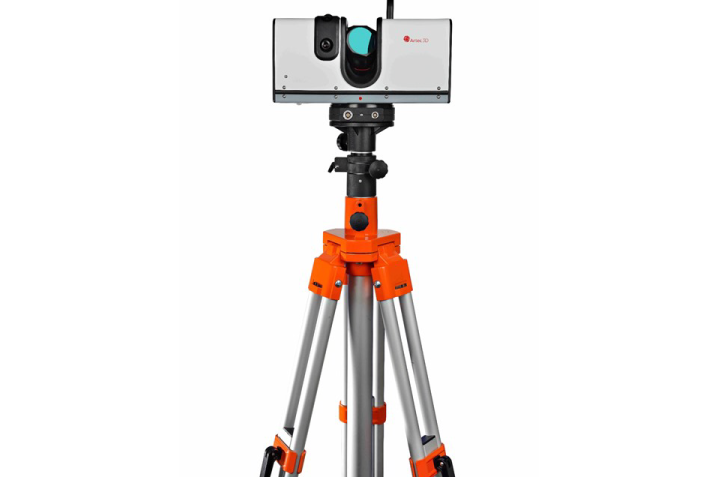

ArtecRay สามารถจับภาพวัตถุที่อยู่ห่างออกไป 100 เมตรขึ้นไปเป็นข้อมูลดิจิทัลได้โดยการตั้งตัวเครื่องสแกนที่มีน้ำหนักเพียง 6 กก. หรือน้อยกว่าบนขาตั้งกล้องแล้วกดปุ่ม ด้วยแบตเตอรี่ในตัวที่ใช้งานได้นานถึง 4 ชั่วโมงจึงสามารถใช้งานได้ทั้งในอาคารและนอกสถานที่
เครื่องสแกนเลเซอร์ระยะไกลแบบพกพา

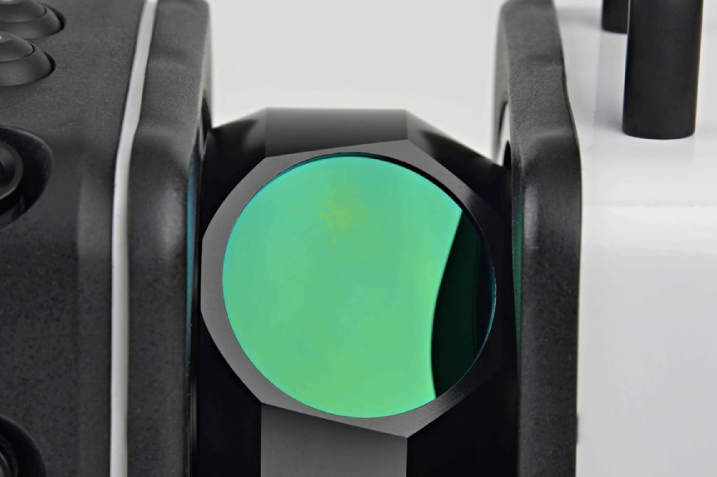

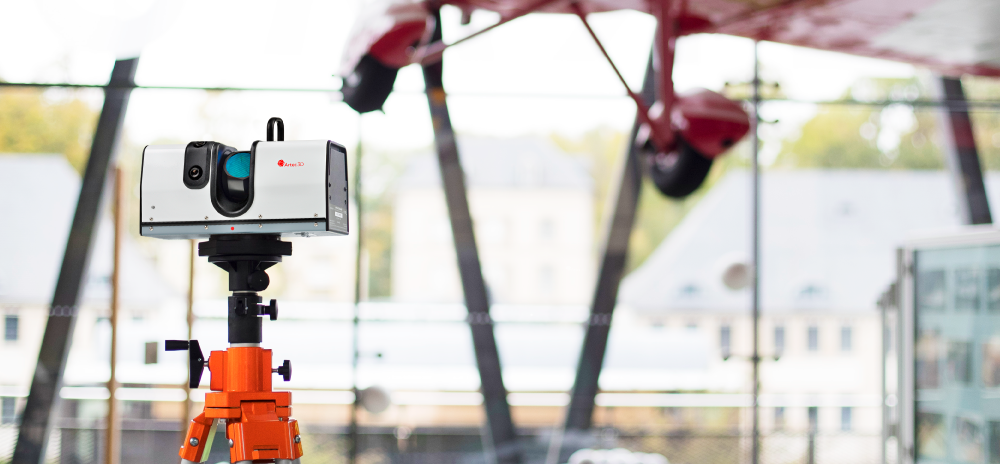

มาพร้อมกับเทคโนโลยีเลเซอร์ประสิทธิภาพสูง เครื่องสแกน 3 มิติระยะไกลที่รวดเร็วและแม่นยำที่สุดจะสแกนวัตถุขนาดใหญ่เช่น กังหันลม, ใบพัดเรือ, เครื่องบินและอาคาร
การผลิตข้อมูลการสแกน 3 มิติที่มีคุณภาพสูงสุด Artec Ray จะสแกนด้วยความแม่นยำของระดับซับมิลลิมิเตอร์และความแม่นยำเชิงมุมที่ดีที่สุดในระดับเดียวกัน ข้อมูลที่สแกนแทบไม่มีสัญญาณรบกวนเมื่อเทียบกับเครื่องสแกนเลเซอร์ 3 มิติอื่น ๆ ดังนั้นจึงสามารถลดเวลาในการประมวลผลหลังการสแกนลงได้มาก






เรียนรู้เพิ่มเติมเกี่ยวกับ Artec Ray
เครื่องสแกนเลเซอร์ 3D ระยะไกลแบบพกพา
เครื่องสแกนเลเซอร์ 3 มิติที่มีความแม่นยำสูงและรวดเร็วพร้อมด้วยความแม่นยำของเครื่องวัดขนาดเล็กเพื่อให้แน่ใจว่าคุณจับภาพทุกรายละเอียด

การโพสต์การประมวลผลที่ไม่มีสัญญาณรบกวนและราบรื่น
ข้อมูล 3D ที่สะอาดหมดจดอย่างยิ่งที่ต้องใช้เวลาเล็กน้อยในการประมวลผลภายหลัง
เหมาะสำหรับการตรวจสอบและเก็บรักษาสิ่งปลูกสร้างและรูปทรงขนาดใหญ่
เหมาะอย่างยิ่งสำหรับวิศวกรรมย้อนกลับ, การตรวจสอบและการก่อสร้าง สามารถสแกนวัตถุขนาดใหญ่ได้ทั้งในอาคารและนอกอาคาร

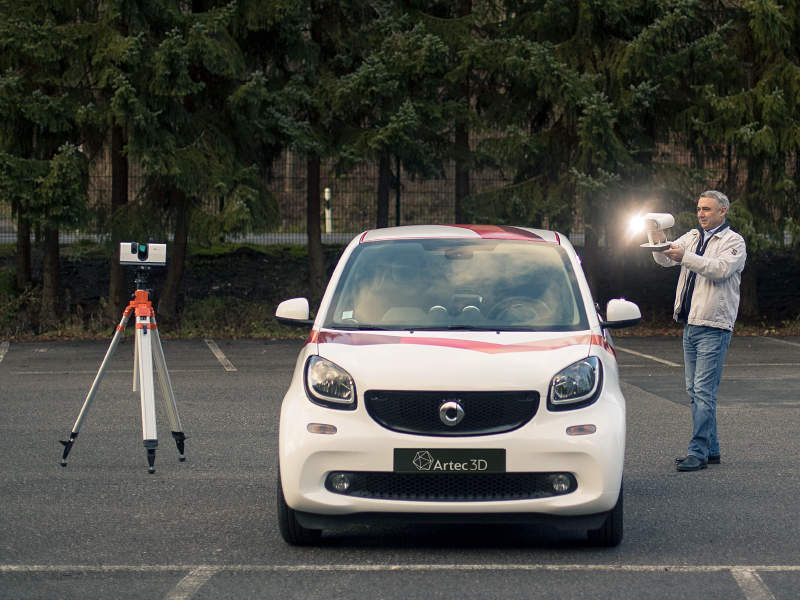

ด้วยการรวมส่วนต่าง ๆ ที่ยากต่อการเข้าถึงด้วย Artec Ray เข้ากับเครื่องสแกนแบบพกพาเช่น Leo/Eva และ Spider ที่จัดทำโดย Artec ทำให้สามารถสแกนวัตถุ 3D ขนาดใหญ่ที่สร้างรายละเอียดที่แม่นยำยิ่งขึ้น
สามารถประมวลผลข้อมูลสแกนด้วย ArtecStudio ที่รวมอยู่และหากจำเป็นต้องป้อนข้อมูลย้อนกลับ CAD ให้กับการออกแบบก็สามารถส่งออกไปยัง GeomagicDesignX ได้อย่างราบรื่น Artec/Geomagic เสนอวิธีการสแกนที่ทรงพลัง





การจับภาพข้อมูล 3D ที่สะดวกซึ่งสามารถสแกนได้ทุกที่
เป็นแบบพกพาและกะทัดรัด เครื่องสแกน LIDAR ระยะไกลอเนกประสงค์ Artec Ray มาพร้อมกับเทคโนโลยีล่าสุดในด้านการสแกนด้วยเลเซอร์ 3D เนื่องจากมีแบตเตอรี่ในตัวจึงสามารถสแกนได้ถึง 4 ชั่วโมงในร่มหรือกลางแจ้ง ไม่ต้องใช้แหล่งจ่ายไฟในบริเวณใกล้เคียงและเป็นทางเลือกที่ดีอย่างยิ่งสำหรับการสแกน 3D ในภาคสนาม
ความเข้ากันได้ของซอฟต์แวร์ขั้นสูง
ทำการสแกน 3D และประมวลผลข้อมูลโดยตรง ด้วยซอฟต์แวร์ Artec Studio อันทรงพลังพร้อมเครื่องมือในตัว จากนั้นเพื่อเพิ่มประสบการณ์การสแกนด้วยเลเซอร์ 3D ของคุณให้ส่งออกไปยัง Geomagic Design X ได้อย่างราบรื่นเพียงแค่กดปุ่ม
ควบคุม Artec Ray ของคุณด้วยโทรศัพท์หรือแท็บเล็ต
ด้วยแอประยะไกล Artec คุณสามารถสแกนวัตถุขนาดใหญ่จากทุกมุมได้อย่างง่ายดายโดยไม่ต้องเชื่อมต่อกับคอมพิวเตอร์ กระบวนการสแกนสามารถควบคุมได้บนอุปกรณ์มือถือหรือแท็บเล็ตผ่าน WiFi Artec Remote พร้อมใช้งานสำหรับ iOS และ Android

ตารางข้อมูลจำเพาะ

Artec Ray (โหมดคุณภาพสูง)
Artec Ray (โหมดความไวแสงสูง)
ระยะการทำงานที่แนะนำ
1-50 m
1-110 m
ข้อผิดพลาดของระยะ
0.7 mm @ 15 m
<0.9 mm @ 15 m
ความแม่นยำเชิงมุม
25 พิลิปดา
25 พิลิปดา
ระยะสัญญาณรบกวน, การสะท้อนแสง 90%
0.12 mm @ 15 m
0.25 mm @ 15 m
ระยะสัญญาณรบกวน, การสะท้อนแสง 10%
0.3 mm @ 15 m
0.7 mm @ 15 m
ความเร็ว (จุดต่อวินาที)
208,000
208,000
โหมดสแกน
โหมดอัตโนมัติหรือผ่าน USB
โหมดอัตโนมัติหรือผ่าน USB
สี
การรวมกันอย่างสมบูรณ์ของกล้อง 5 ล้านพิกเซล 2 ตัว
การรวมกันอย่างสมบูรณ์ของกล้อง 5 ล้านพิกเซล 2 ตัว
แนวนอน (สูงสุด)
360°
แนวตั้ง (สูงสุด)
270°
ประเภทเครื่องสแกน
การปรับเฟส, สแกนเนอร์ครึ่งวงกลมมุมมอง 360° x 270°
วิธีการวัดระยะทาง
การปรับเฟส
เลเซอร์ความยาวคลื่น
1550 nm
ประเภทเลเซอร์
คลื่นต่อเนื่อง
เกรดเลเซอร์: (IEC EN60825-1: 2007)
Class 1
หน่วยเป็นตัวแทนประสานงานภายใน
0.001 mm
เส้นผ่าศูนย์กลางลำแสงของรูรับแสง
3 mm
หน่วยแสดงออกมุมภายใน (แนวตั้ง/แนวนอน)
1 พิลิปดา
