ดูการปรับปรุงใหม่ใน VISI 2023.1

มีการปรับปรุงใหม่หลายประการใน VISI 2023.1 มีการปรับปรุงใหม่ที่สำคัญสำหรับฟังก์ชันต่อไปนี้ภายใน VISI 2023.1:

หน้าจอผู้ใช้
เมนูอินเทอร์เฟซผู้ใช้และแถบเครื่องมือได้รับการจัดระเบียบใหม่ในแง่ของชื่อและคำสั่ง และมีการตั้งค่าสองโหมด:

มาตรฐานพร้อมรายการคำสั่งและไอคอนที่เรียบง่าย และส่วนขยายสำหรับการกรองเมนูและแถบเครื่องมือ

ขณะนี้แถบเครื่องมือคำสั่งสามารถกำหนดเป็นแบบลอย, เทียบชิดขอบ หรือซ่อนไว้ได้ และเฟรมที่ยุบได้จะถูกใช้ในกล่องโต้ตอบคำสั่งส่วนใหญ่ ทำให้อินเทอร์เฟซใช้งานง่ายมาก

การสร้างแบบจำลอง

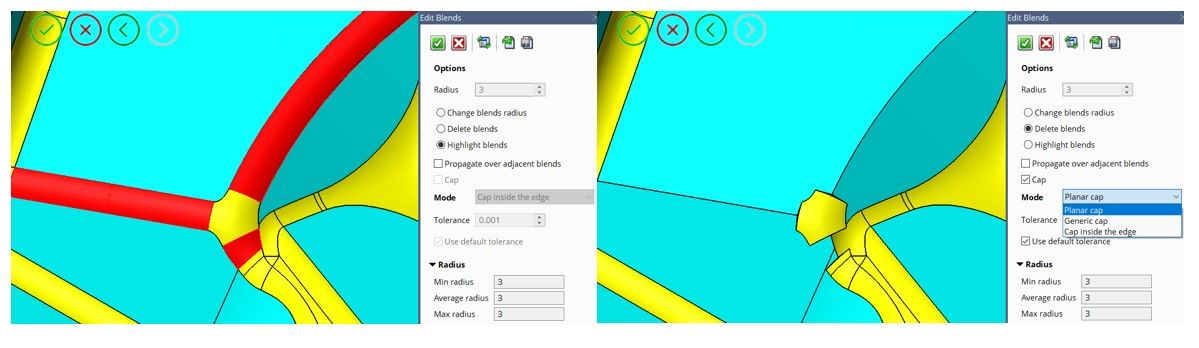

นวัตกรรมการสร้างแบบจำลองถูกนำมาใช้เพื่อเพิ่มประสิทธิภาพเวิร์กโฟลว์และลดเวลาการดำเนินการของงานการสร้างแบบจำลอง ฟังก์ชัน New Drafting เพิ่ม Blend with curve, Offset elements, Closed Profile และ Text/Vector Text คุณสมบัติการสร้างแบบจำลองประกอบด้วย Patterns สำหรับการแปล open pockets, Chamfer limits, Offset solid, Extrude และ Solid forms สิ่งที่ควรทราบคือตัวเลือกการผสมผสานการแก้ไขรัศมีคงที่ซึ่งมีประโยชน์อย่างยิ่งเมื่อลบห่วงโซ่ที่ซับซ้อนของขอบที่ตัดกันของโซ่อื่น ๆ

นอกจากนี้ ยังมีการปรับปรุงหลายอย่างในฟังก์ชันอื่น ๆ เช่น คำสั่ง Thicken Surface, การจัดการความหนาในการสร้างพื้นผิว, พื้นผิวที่มีข้อจำกัดอัตโนมัติ ซึ่งขณะนี้สามารถสร้างแพตช์บนเส้นโค้งและขอบที่ไม่ได้ตัดแต่งแล้ว คำสั่งขยายพื้นผิว ซึ่งช่วยให้พื้นผิวสั้นลงได้โดยใช้โหมด ‘By edges’ หรือการทำงานกับ solid ที่มีพื้นผิว Fillet

โปรแกรมแปล

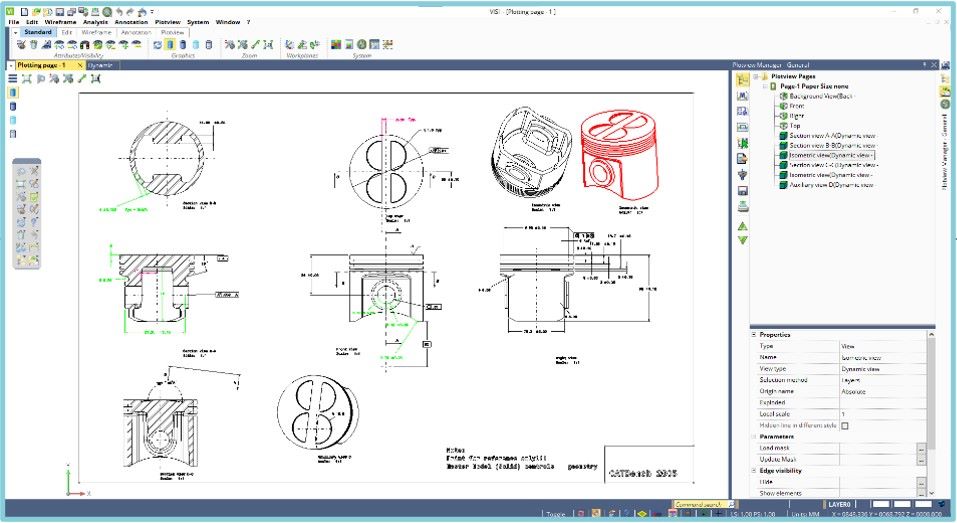

เวอร์ชันนี้ยังคงเป็นธรรมเนียมอันยาวนานของ VISI ในการนำเสนอการสนับสนุนที่ทันสมัยสำหรับรูปแบบการแปลต่าง ๆ ที่พร้อมใช้งาน ตลอดจนการปรับปรุงและการแก้ไขอย่างต่อเนื่อง เพื่อปรับปรุงความทนทานและประสิทธิภาพของการสร้างแบบจำลอง 3D และการทำงานร่วมกัน

การวิเคราะห์
คำสั่ง Compare, Draft, Curvature และ Split ได้นำเสนอคุณสมบัติการวิเคราะห์ที่ทันสมัยและไดนามิกใหม่มากมาย

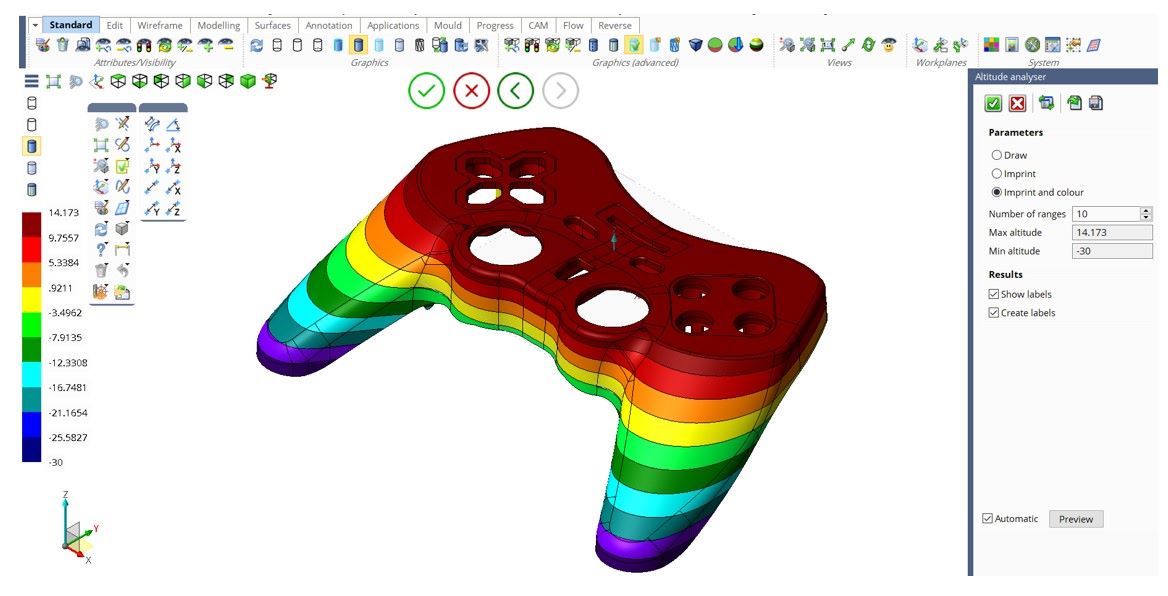

คำสั่งระดับความสูงแบบไดนามิกใหม่จะกำหนดความสูงของระดับ Z ของชิ้นส่วน คำสั่ง Split line และ Split Plane ได้รับการปรับปรุงเพื่อให้มีการโต้ตอบแบบไดนามิกมากขึ้นในระหว่างกระบวนการแยก พร้อมด้วยการอัดขึ้นรูปพื้นผิวและตัวเลื่อนอัตโนมัติ

Electrode

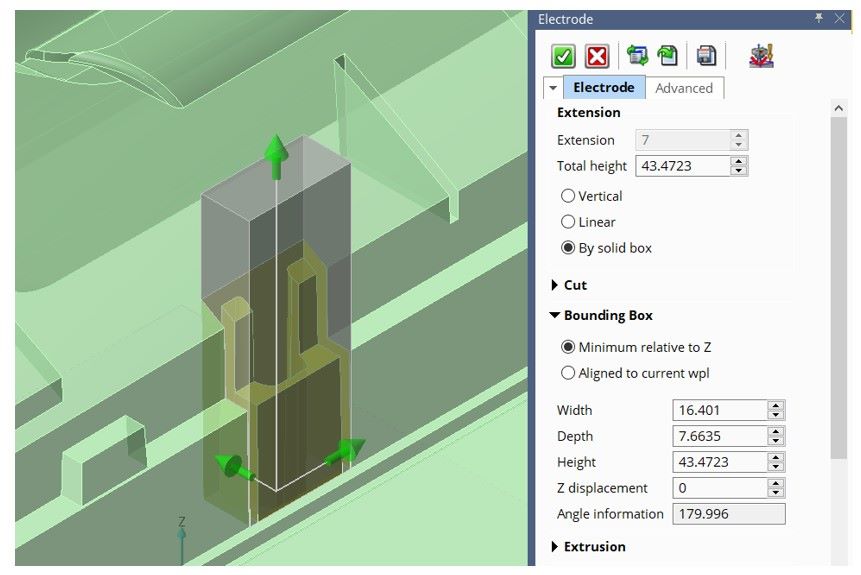

คำสั่ง Electrode ถูกแปลงเป็นอินเทอร์เฟซผู้ใช้มาตรฐานและดูตัวอย่าง ทำให้มีฟังก์ชันการทำงานมากขึ้น

คำจำกัดความของสต็อกประกอบด้วยตัวเลือกต่าง ๆ เช่น ‘Color contact faces’ และ ‘Mark edges’ การปรับปรุงที่โดดเด่นยังกล่าวถึงการจัดการแหล่งกำเนิดอิเล็กโทรด และผู้จัดการ EDM ยังได้รับการปรับปรุงในการรายงานและการสร้างสำเนาแบบมิเรอร์อีกด้วย

Plotview
การปรับปรุงใหม่ของ Plotview นำเสนอการใช้ฟังก์ชันการลากและวางของตัวจัดการเพจเพื่อย้ายเพจในแผนผัง ในขณะเดียวกันก็อนุญาตให้มีการเรียงลำดับแบบกำหนดเอง การเลือกเพจหลายแบบ ‘Page name format’ และตัวเลือก ‘Part page information’ ใหม่

วิศวกรรมย้อนกลับ
การปรับปรุงสำหรับการย้อนกลับรวมถึงการกรองจุด การใช้คำสั่งการแก้ไข Mesh และการเพิ่มประสิทธิภาพของโซลูชันพื้นผิวแบบคลิกเดียว ซึ่งขณะนี้สามารถคำนวณตารางที่แนะนำโดยเส้นคุณลักษณะที่ตรวจพบบน mesh เพื่อสะท้อนรูปร่างของชิ้นส่วนได้อย่างแม่นยำ

การออกแบบแม่พิมพ์

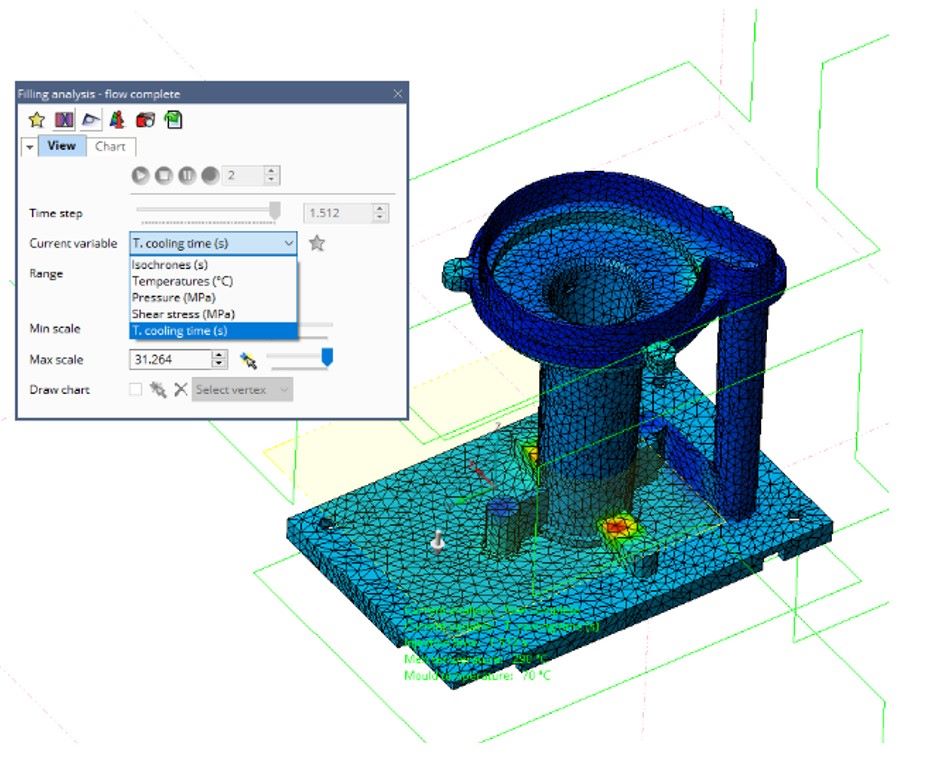

ฟังก์ชันการวิเคราะห์ของแม่พิมพ์ ซึ่งพร้อมใช้งานผ่านคำสั่งการกำหนดชิ้นส่วนและการตรวจสอบความถูกต้องของการเติม ได้รับการปรับปรุงอย่างมาก

ฟังก์ชันการติดฉลาก ejector pin ได้รับการปรับปรุงโดยการเพิ่มตัวเลือกบางอย่างที่ช่วยให้ผู้ใช้สามารถกำหนดและแก้ไขฉลากสำหรับ ejector pin แต่ละอันได้ดียิ่งขึ้น

คำสั่ง Wire point ยังได้รับการปรับปรุงด้วยความเป็นไปได้ในการลบจุดสายโดยการเลือกหน้าต่างง่าย ๆ บันทึกเป็นองค์ประกอบที่เชื่อมโยง และอื่น ๆ อีกมากมาย

การจำลองการไหลของแม่พิมพ์ฉีดพลาสติก
Flow แนะนำการใช้โซลูชันใหม่สำหรับขั้นตอนการเติม ซึ่งให้การปรับปรุงประสิทธิภาพที่สำคัญ และการวิเคราะห์ความก้าวหน้าของหน้าหลอมเหลวที่ดีขึ้น พร้อมความแม่นยำที่สูงขึ้นสำหรับการวางแนวของเส้นใย

โมดูลระบายความร้อนยังได้รับการปรับปรุงด้วยการคำนวณเมทริกซ์ที่ได้รับการปรับปรุงโดยการจัดระเบียบการเขียนไฟล์ต่าง ๆ ที่สร้างโดยการวิเคราะห์ใหม่

การออกแบบแม่พิมพ์แบบก้าวหน้า
ความก้าวหน้าทำให้มีการรวมฟังก์ชันการทำงานที่มีอยู่และปรับปรุงคุณภาพผลลัพธ์ของความเร็วในการคำนวณ เพื่อลดเวลาในการนำสินค้าออกสู่ตลาด ตัวอย่างเช่น สำหรับการกางชิ้นส่วน ฟังก์ชันทั้งหมดตอนนี้ทำงานบน solid และ surface ผู้ใช้สามารถศึกษาแบบจำลองที่ประมวลผลด้วยการวิเคราะห์คำจำกัดความของชิ้นส่วนและแบบจำลองที่แยก ‘skin’ และกำหนดคุณสมบัติที่ถูกต้องแล้ว

การวิเคราะห์คำจำกัดความของชิ้นส่วนได้รับการปรับปรุงโดยการเพิ่มการจดจำการกัด อัลกอริธึมใหม่จะคำนวณเส้นใยที่เป็นกลางโดยอัตโนมัติ และได้รับการคำนวณการแฉที่แม่นยำที่สุดสำหรับการกำหนดชิ้นส่วนและขั้นตอนการคลี่ ฟังก์ชันการกางหน้าแปลนชิ้นส่วนได้รับการแก้ไขและปรับปรุงเพื่อปรับปรุงคุณภาพของผลลัพธ์และลบข้อจำกัดบางประการ ขณะนี้การกำหนดชิ้นส่วนทำให้ผู้ใช้สามารถแยก ‘skin’ ของโมเดลออกมาได้ และใช้ฟังก์ชันการกางหน้าแปลนโดยเพียงแค่สลับจากการเลือกใบหน้าไปเป็นการเลือกขอบ และเลือกขอบอ้างอิงของการผสมผสานที่ไม่เป็นเชิงเส้น สิ่งสำคัญที่สุดคือ ตัวเลือก morphing faces ใหม่สามารถใช้ร่วมกับวิธีการผูกและประเภท mesh ทั้งหมดได้ ช่วยให้สามารถเลือกใบหน้าที่คงไว้เป็นรูปทรงดั้งเดิมได้

องค์ประกอบมาตรฐาน

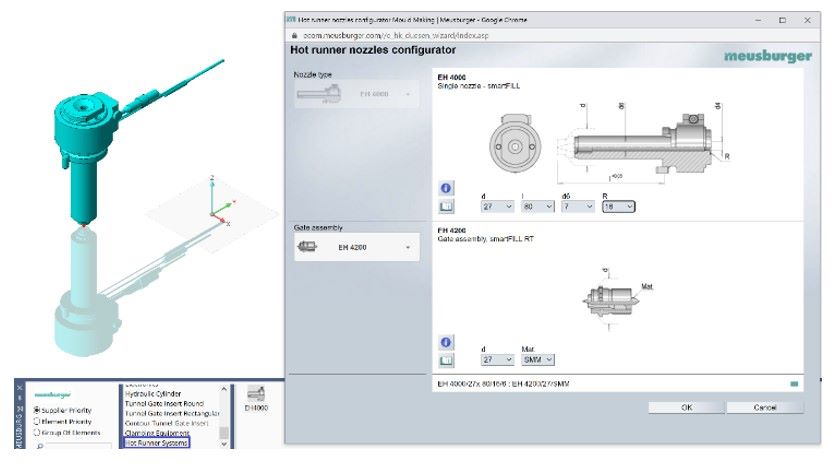

องค์ประกอบมาตรฐานสำหรับแค็ตตาล็อกได้รับการอัปเดตตามความต้องการของตลาดโดยการเพิ่มรายการใหม่

การเขียนโปรแกรมเครื่อง NC

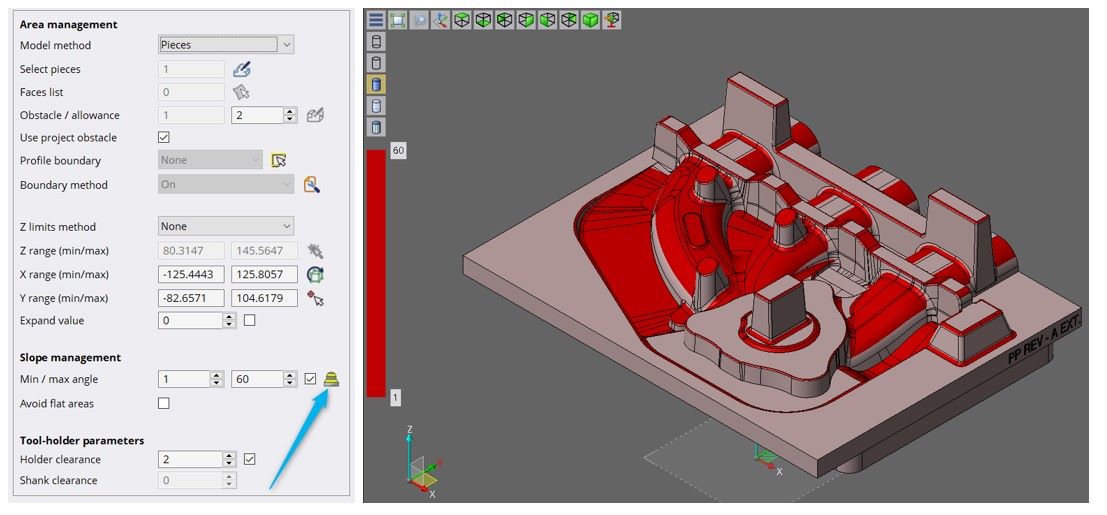

การตัดเฉือนนำเสนอเทคโนโลยีที่ดีที่สุดในระดับเดียวกันแก่ลูกค้าภายในแผนก Manufacturing Intelligence ของ Hexagon ซึ่งปรับปรุงความสามารถและประสิทธิภาพของเราอย่างต่อเนื่อง หน้าต่างการดำเนินการเพิ่มได้รับการปรับปรุงเพื่อให้ toolpath ที่มีอยู่ง่ายต่อการเลือกและลดรายการโฟลเดอร์ Toolpaths ถูกจัดกลุ่มเป็นกลุ่ม Standard, Expert และ Superseded ‘Reference name’ ซึ่งปัจจุบันขยายโดย CAD ‘Change Attribute’ มีให้ใช้งานสำหรับรูปทรง CAM ที่ตามมาทั้งหมด (CAM Profiles, Piece, Stock, Obstacle) ซึ่งเป็นขั้นตอนสำคัญเพื่อประโยชน์ต่อระบบอัตโนมัติ

การจัดการ 3to5 จะเชื่อมโยง toolpath นำเข้า 3 แกนใหม่โดยอัตโนมัติเพื่อปกป้องการเชื่อมต่อทั้งหมด สุดท้าย คำสั่งใหม่ Send to CAM จะแทนที่และขยายคำสั่ง “Run Machining Strategist” สามารถส่งรูปทรงเรขาคณิตไปยัง Machining Strategist, WORKNC และ ESPRIT ได้

Wire
คุณสมบัติและการปรับปรุงใหม่ของ Wire รวมถึงตัวเลือกใหม่ในการสร้างสิ่งที่แนบมาเป็นรูปสามเหลี่ยมเพื่อกำจัดของเสียทางกลไกโดยไม่ต้องตัดมัน และการปรับปรุงที่สำคัญในการจัดการหลายชิ้น
