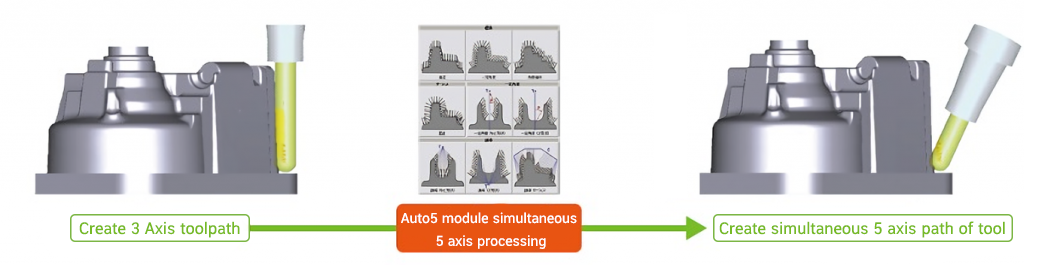

Simultaneous 5-Axis processing for die processing Auto5 (option)
เพียงแค่ระบุรูปแบบการแปลงสำหรับส่วนที่ความยาวของเครื่องมือยื่นออกมาจะยาวขึ้นด้วยการใช้ tool 3-Axis แปลงเป็น "simultaneous 5-Axis tool path" โดยอัตโนมัติซึ่งเป็นที่ยอมรับของ "Holder" และ "Tool length"
Transformation parameters

การใช้เครื่องจักร 5 แกนพร้อมกันสำหรับการตัดชิ้นส่วน (ตัวเลือก)
WorkNC สนับสนุนการประมวลผลชิ้นส่วนที่ต้องการการใช้เครื่องจักร 5 แกนแบบพร้อมกันรวมทั้งaircraftด้วย ซึ่งแตกต่างจากการประมวลผลรูปร่างคุณสามารถกำหนดท่าทางเครื่องมือตามลักษณะรูปร่างได้
1. 5 Axis - contour machining

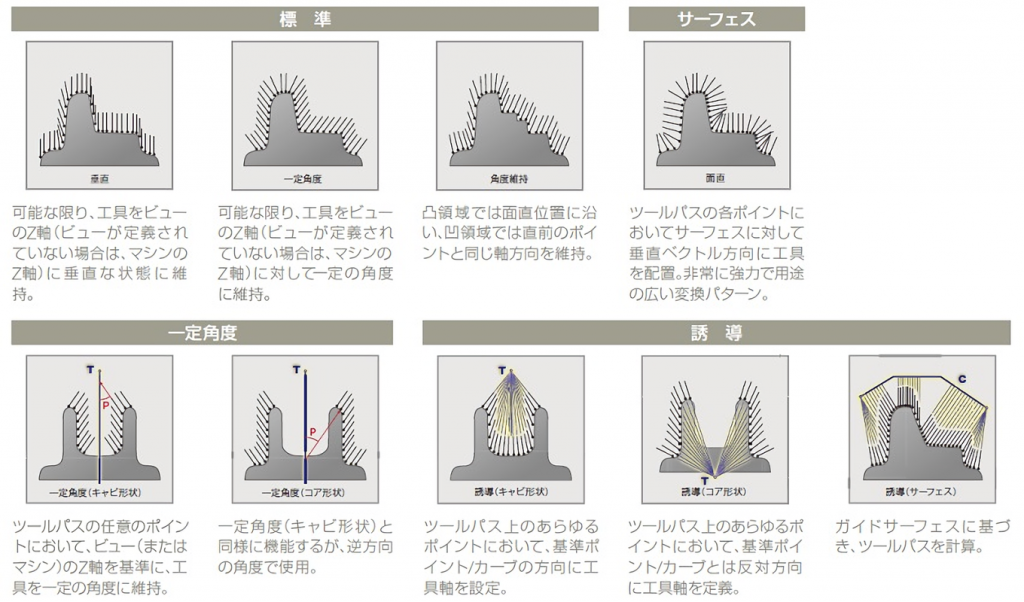

การประมวลผลบรรทัดทางเส้นผ่าศูนย์กลาง รูปร่างสามารถทำให้เป็นรูปนูนได้ง่ายขึ้น รองรับการควบคุมทิศทางเครื่องมือ 5 แบบ (frankly, view, point, vector, Auto 5)
2. 5 Axis - Surface Processing
Scanline direction, surface edge, Curve offset, สร้างเส้นทางที่มีจุด เป็นไปได้ที่จะสร้างmachining passซึ่งเป็นชิ้นส่วนundercut รองรับการคำนวณทิศทางแกนเครื่องมือด้วย Auto 5
3. 5 Axis - curve processing
การแกะสลักตัวอักษรตามรูปร่างของcutting surface การควบคุมทิศทางของเครื่องมือด้วยเส้นโค้ง 5 แกน สามารถเลือกลำดับการสร้างเส้นโค้งและระยะทางที่สั้นที่สุดเป็นลำดับการประมวลผลได้ เพิ่มเส้นทางเพิ่มเติมในทิศทางแนวนอนและทิศทาง Z
4. 5 Axis - Profile Processing
สร้างการประมวลผล 5 แกนในแนวตั้งพร้อมกับcurve + surface การควบคุมทิศทางของเครื่องมือด้วยเส้นโค้ง 5 แกน เพิ่มเส้นทางเพิ่มเติมในทิศทางแนวนอนและทิศทาง Z
5. 5 Axis - Rolling Processing
การประมวลผลแบบสเกลที่ดำเนินการการประมวลผลด้วยเครื่องมือangleของcutting surface สามารถเลือกการหลีกเลี่ยงการแทรกแซงพื้นผิวและการมองเห็นเส้นทางรบกวนได้ รองรับการประมวลผลแบบspiral, ทิศทางด้านข้าง, การเพิ่มเส้นทาง Z
6. 5 Axis - inter-curve machining
ระบุเส้นโค้งสองเส้นและตั้งทิศทางการประมวลผลและลำดับการประมวลผลสำหรับเส้นโค้งนั้น สามารถเพิ่มเส้นทางในทิศทาง Z ได้ รองรับการควบคุมทิศทางเครื่องมือ 4 แบบ (5 axis curves, view, UV, vector)
7. 5 Axis - Impeller Reprocessing
surfaceใบพัดสำเร็จรูป สร้างเส้นทางตามรูปใบพัด นอกจากนี้ยังสามารถสร้างmachining passได้อีกด้วย รองรับใบพัดเดี่ยวและใบพัดคู่
8. 5 Axis - Tube Processing
สร้าง manu-fold และ deep cavity shape machining pass ด้วยเครื่องมือพิเศษ (lollipop, convex) ตรวจสอบการตรวจสอบการแทรกแซงที่มีรูปทรงกระบอกรองรับการประมวลผลตามแนวลาดชันและundercut shape
9. 4 Axis - Spiral blade finish machining
สร้างspiral machining passโดยใช้4 axis machiningกับแกนเอียงที่กำหนดไว้ จะรับรู้ถึงการประมวลผลที่ราบรื่นโดยไม่ต้องเลือกการเคลื่อนไหว


5 axis machining tool path creation support function
Sub Help Function
ใน toolpath 5 แกนที่มีการควบคุมเส้นทางของเครื่องมือต่างๆตัวช่วยรองจะได้รับการเสริมสมรรถนะเพื่อไม่ให้สูญหาย เป็นไปได้ที่จะตั้งค่าด้วยการอ้างอิงถึงตัวเลขตามการตั้งค่าแต่ละอย่าง พัฒนาไปสู่ส่วนติดต่อผู้ใช้ที่เป็นมิตร

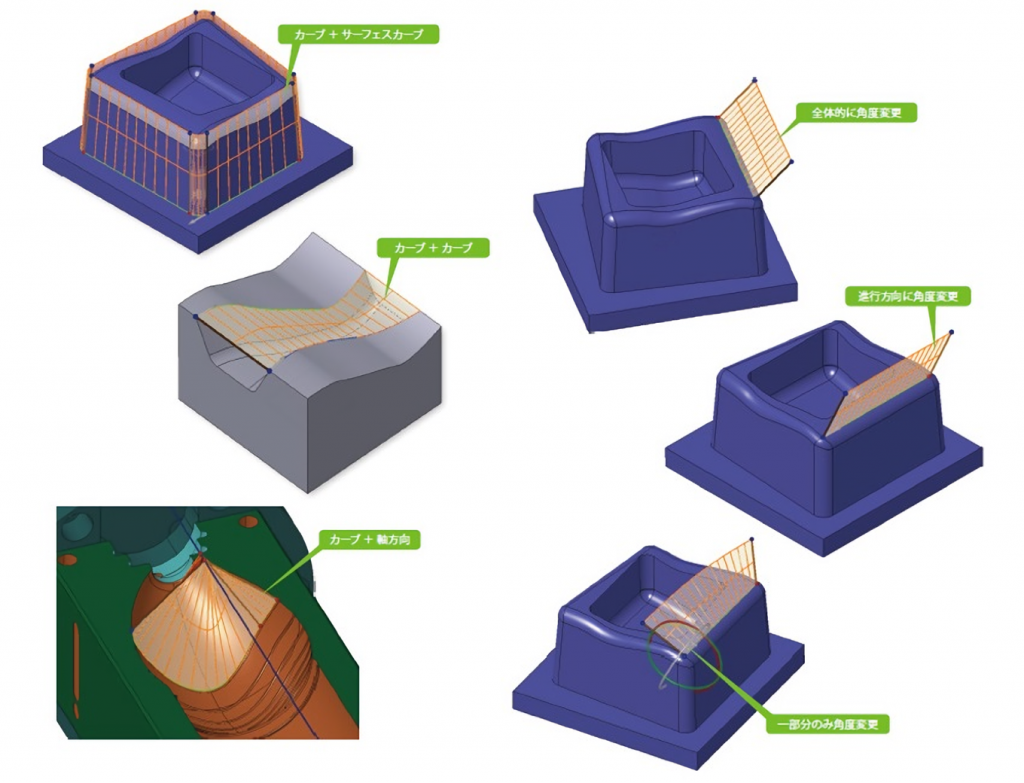

5-Axis curve function: Visualization / Edit
● Visualization of addiction
ดูทิศทางการประมวลผลเครื่องมือที่ไม่สามารถยืนยันได้จนกว่าจะคำนวณเส้นทางของเครื่องมือจนถึงตอนนี้
● Edit direction of processing
ด้วยการแก้ไขเส้นโค้ง 5 แกนสามารถควบคุมทิศทางการประมวลผลของเครื่องมือตามภาพเครื่องจักรได้
· ระบุมุมและเอียงไปทางด้านข้าง
· ระบุมุมและเอียงไปทางทิศ
· ความโน้มเอียงด้วยตนเองโดยผู้ใช้บางส่วน

Machine context
ด้วยฟังก์ชันบริบทเครื่อง, เครื่องประมวลผล, ตำแหน่งงาน, ระบบจับยึด,
การจัดการข้อมูลเช่น จุดกำเนิดของโปรแกรมสำหรับการประมวลผลโพสต์ในหน่วยเดียวก็เป็นไปได้
เป็นไปได้ที่จะเชื่อมโยงเส้นทางของเครื่องมือและข้อมูลการประมวลผลและการจำลองสภาพแวดล้อมการประมวลผลภายใน WorkNC อย่างเที่ยงตรง

การลงทะเบียนเป็นไปได้ด้วยระบบจับยึด (jig) ที่ตั้งไว้ล่วงหน้า นอกจากนี้ยังสามารถโอนข้อมูลที่ลงทะเบียนไว้เมื่อจับภาพ CAD และสร้างบริบทเครื่อง

บริบทของเครื่อง | ฟังก์ชั่นตรวจสอบการรบกวนของเครื่อง
โดยการตั้งค่าบริบทเครื่องคุณสามารถตรวจสอบการแทรกแซงของเครื่องภายใน WorkNC ได้
Import registered machine context
Machine context that registered clamp system
Display table and holder interference status
บริบทของเครื่อง | Clamp System (Jig) Interference Check
หากมีข้อมูลระบบจับยึด (Jig) ในบริบทของเครื่องคุณสามารถตรวจสอบการแทรกแซงและลบเส้นทางการรบกวนโดยใช้ฟังก์ชั่นการตรวจสอบการแทรกแซงของผู้ถือ
เส้นทางinterfereกับที่ยึดสีแดง (ตัวอย่างที่ 1)
หลีกเลี่ยงที่ยึดinterfereอัตโนมัติ
แสดงเส้นทางinterfereกับที่ยึดสีแดง (ตัวอย่างที่ 2
