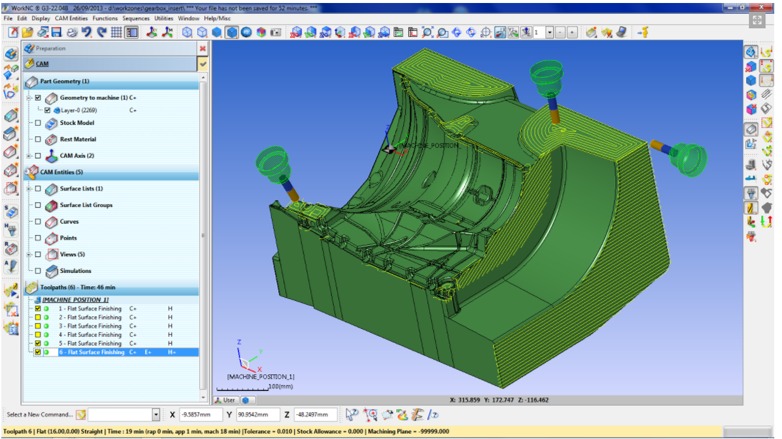

WORKNC 3Axis
โมดูล 3D CAM สำหรับการตัดเฉือนรูปร่าง

การกัด rough ที่มีประสิทธิภาพสูง การกัด rough ปานกลางที่รู้จัก stock model และการเก็บผิวละเอียดคุณภาพสูงโดยการแยกอัตโนมัติไม่เพียงแต่ความลาดชัน/ลาดเอียงเท่านั้น แต่ยังสามารถดำเนินการกับพื้นผิวเรียบ, พื้นผิวแนวตั้ง และพื้นที่มุมได้ด้วยปุ่มเดียว

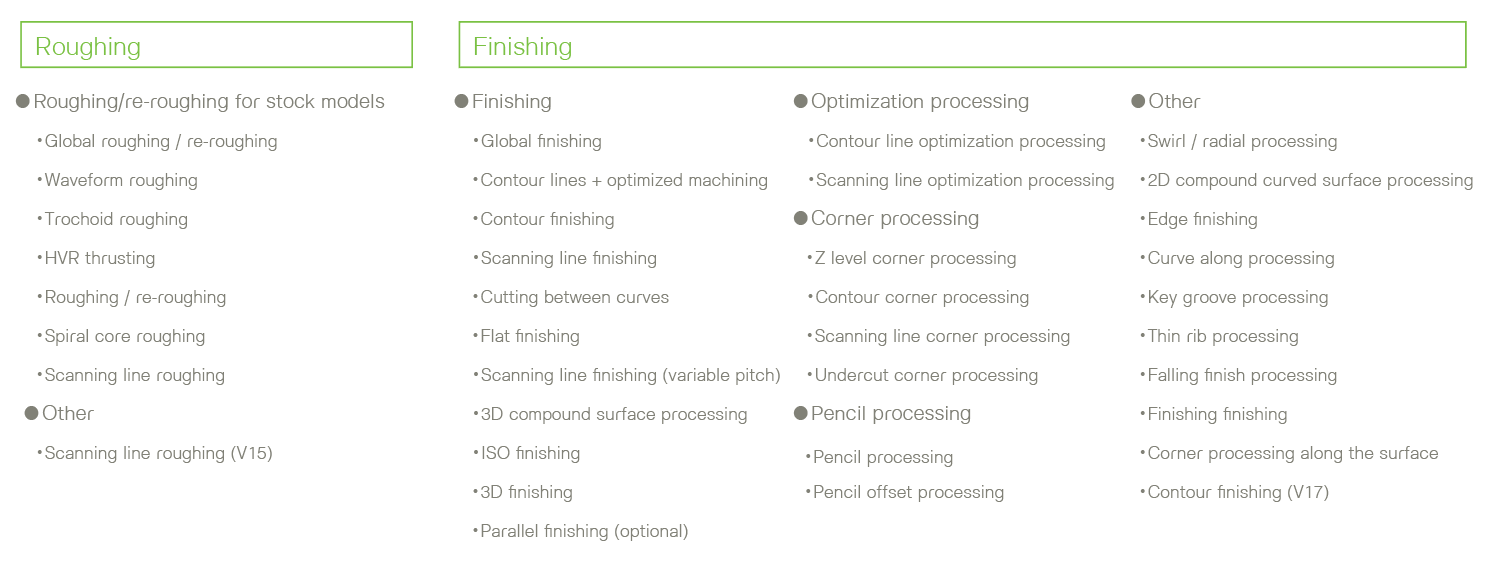

3Axis Machining Toolpath
เราจำแนกรูปทรงได้อย่างชาญฉลาดโดยอัตโนมัติและสร้าง toolpath ที่มีความแม่นยำสูงด้วยการใช้งานรูปแบบ 3D ที่ซับซ้อน Roughing ที่มีประสิทธิภาพสูง, Medium Roughing กับการจดจำรูปแบบของสต็อก, Flat/Vertical Surfaces รวมทั้ง Inclined Surfaces/Slowly Inclined Surfaces และสามารถแยกส่วนมุมได้โดยอัตโนมัติเพื่อทำการ Finishing ที่มีคุณภาพสูงด้วยปุ่มเดียว
![]() Global Roughing/Re-Roughing
สต็อกการประมวลผลตรวจพบโดยอัตโนมัติด้วยฟังก์ชันสต็อกแบบไดนามิก เหมาะสำหรับการตัดความเร็วสูง |
![]() Spiral Core Roughing Processing
ในการประมวลผล Z level ด้วย tool path หนึ่งโดยไม่ต้องเลือก ส่งผลให้การเคลื่อนที่ราบรื่นขึ้น tool path เหมาะสำหรับ core shape |
![]() Trochoid Roughing
Tool path ที่มีการเคลื่อนที่แบบ Trochoidal เหมาะสำหรับการตัดวัสดุที่ตัดยาก วิธีการประมวลผลเข้ากันได้กับ downcuts ที่ลดการสึกหรอของ tool |
![]() Global Finishing
Tool path ที่เหมาะสำหรับการตัดเฉือนทั้งหมดหรือบางส่วนของรูปร่าง เข้ากันได้กับตัวเลือก 3D spiral link สำหรับการหดตัวน้อยที่สุด |
![]() Contour line + optimization processing
Tool path ที่เหมาะสำหรับการตัดเฉือนรูปร่างทั้งหมด เข้ากันได้กับตัวเลือก 3D spiral link สำหรับการหดตัวน้อยที่สุด |
![]() Scan Line Finishing
Tool path สำหรับการตัดเฉือนในทิศทางเดียวที่ระบุรูปร่างที่จะกลึง รองรับ finishing tool paths ทั่วไปที่หลากหลาย |
![]() Contour Finishing Processing
การขึ้นรูปเส้นโค้งที่รับรู้ตำแหน่ง wall โดยอัตโนมัติด้วยการระบุมุม รองรับการตั้งค่าสำหรับการประมวลผล wrinkles ด้วย flat surfaces และ spiral processing |
![]() Contour optimization Processing
Machining ของ gentle slopes ได้รับการยอมรับโดยอัตโนมัติตามข้อกำหนดมุม การเคลื่อนที่สามารถเลือกได้จากทางเดียว, แบบย้อนกลับและหมุนวน |
![]() HVR roughing
Roughing pass อ้างอิงกับโมเดลของสต็อก นอกจากการคำนวณเส้นทางอัตโนมัติแล้ว การแลกเปลี่ยนและทิศทางเดียวจะถูกเพิ่มเข้าไปเพื่อควบคุมการเคลื่อนที่ในรูปแบบต่าง ๆ |
![]() การประมวลผลพื้นผิวโค้ง 3D
Tool path นั้นโดดเด่นด้วยความสามารถในการกลึงที่ระยะห่างตามพื้นผิว เข้ากันได้กับรูปร่างทั้งหมดเป็นกระบวนการ finishing เพื่อให้พื้นผิวการตัดสม่ำเสมอ |
![]() ISO/3D Finishing
Tool path ที่เหมาะสำหรับการตัดเฉือนชิ้นส่วนของรูปร่างที่เลือก เหมาะอย่างยิ่งสำหรับการประมวลผลของพื้นผิวการออกแบบที่ตระหนักถึงการเคลื่อนที่ของการประมวลผล UV |
![]() Flat Surface Finishing
เส้นทางการขึ้นรูปชิ้นส่วนระนาบที่จดจำระนาบในรูปร่างโดยอัตโนมัติและสร้างเส้นทาง รองรับการแก้ไขเส้นผ่าศูนย์กลางที่แตกต่างกันและการแก้ไขเส้นผ่าศูนย์กลางรัศมี |
![]() Z Level Corner Processing
จดจำชิ้นส่วนที่ไม่ได้รับการประมวลผลด้วย tool ก่อนหน้าโดยอัตโนมัติและเพิ่มเฉพาะส่วนนั้น ตั้งค่าวัสดุที่ไม่ได้เจียระไนหลากหลายแบบ |
![]() Contour Corner Processing
Corner machining path ที่รับรู้พื้นที่ที่ไม่ได้เจียระไนโดยอัตโนมัติ คุณสมบัติการตัดเฉือนที่มีการตัดอากาศน้อยพิจารณาการตัดพื้นผิวโดยฟังก์ชัน morphing |
![]() Scanning Line Corner Processing
Corner machining path ที่รับรู้พื้นที่ที่ไม่ได้เจียระไนโดยอัตโนมัติ เส้นทางที่หมุนได้ 90° จะถูกเพิ่มเข้าไปใน roughened cusp โดยอัตโนมัติ |
![]() Undercut Corner Processing
จดจำ undercuts โดยอัตโนมัติและสร้างเส้นทางการตัดเฉือน เข้ากันได้กับเครื่องมือพิเศษเช่น lollipops, convexs และ T-slot |
![]() Pencil Processing
Pencil processing เพื่อประมวลผลรูปร่างของ wrinkles ด้วยการอ้างอิงถึงสต็อกโมเดลสามารถสร้างหลายครั้งในทิศทาง Z ในส่วนที่เหลือของวัสดุ |
![]() Pencil Offset Processing
Pencil processing pass ที่มีความกว้างการประมวลผล มีการเคลื่อนที่ที่ราบรื่นเพราะถูกสร้างขึ้นบนพื้นฐานของ pencil processing |
![]() Swirl/Radial Processing
เหมาะอย่างยิ่งสำหรับ high-speed machining ของพื้นผิวทรงกลมที่ค่อนข้างแบนเช่น ดุมล้อ |
![]() Keyway Processing
Groove machining path ที่จดจำรูปร่างความกว้างของร่องที่ระบุโดยอัตโนมัติ เส้นทางในรัศมีไดรฟ์หรือเส้นทาง trochoid ที่มีค่า finishing allowance สามารถสร้างได้ |
![]() Groove Rib Processing
เส้นทางการประมวลผลอิเล็กโทรดโดยเฉพาะ Roughing และ Finishing จะดำเนินการสลับกันภายใน Z level ที่ระบุ ตระหนักถึงการตัดเฉือนด้วยการลดการกลึง |
