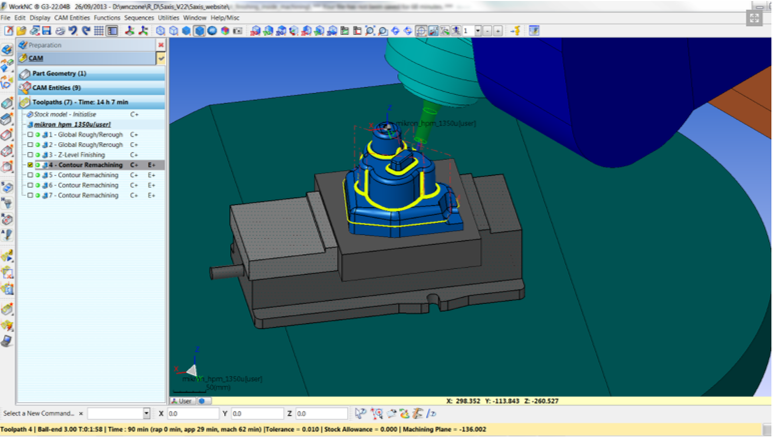

WORKNC 5Axis
โมดูลอัจฉริยะ 5 แกนสำหรับการแปรรูปแม่พิมพ์และชิ้นส่วน
เป็นโซลูชัน CAD / CAM ที่ขจัดความซับซ้อนเฉพาะของการตัดเฉือนแบบ 5 แกน และนำประโยชน์ของการตัดเฉือนแบบ 5 แกนพร้อมกันมาสู่ลูกค้าทุกรายผ่านการตั้งโปรแกรมอัตโนมัติอย่างง่ายและการหลีกเลี่ยงสัญญาณรบกวนในตัว
Fixed 5-Axis machining
คุณสามารถสร้าง tool path โดยการระบุมุมได้อย่างง่ายดาย การใช้เครื่องจักรกล 5 แกนโดยการจัดทำดัชนีได้รับการยอมรับสำหรับ machining deep และ undercut parts
View Creation
สร้างมุมมองด้วยเมาส์ นอกจากนี้ยังสามารถเปลี่ยนแปลงขนาดและตำแหน่งได้
Corner Machining With Views
ตระหนักถึงการเจียระไนในทิศทางการมองเห็น

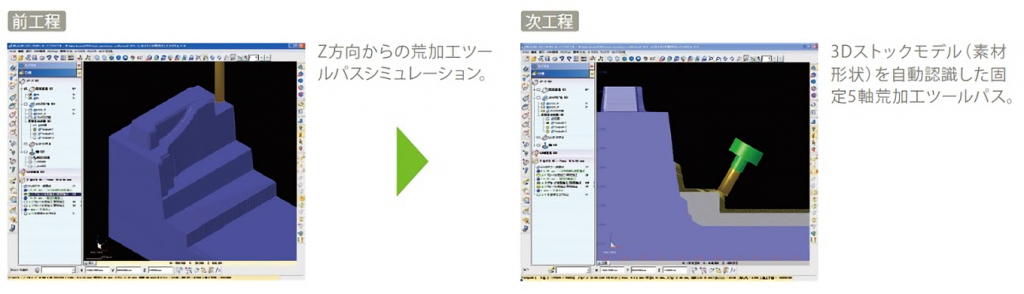

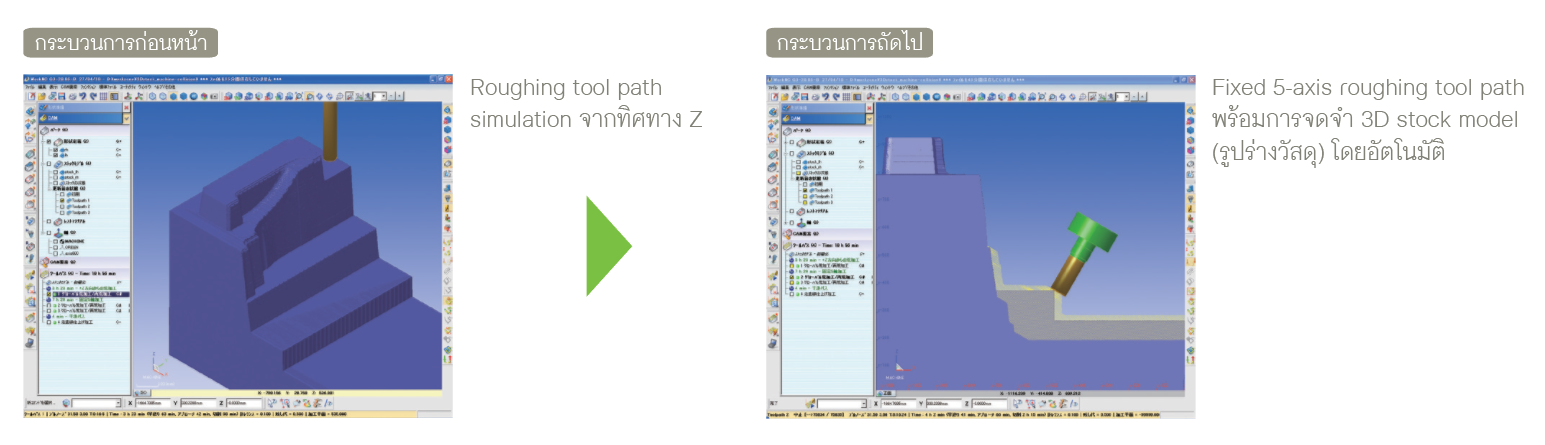

3D Stock Model + View Processing

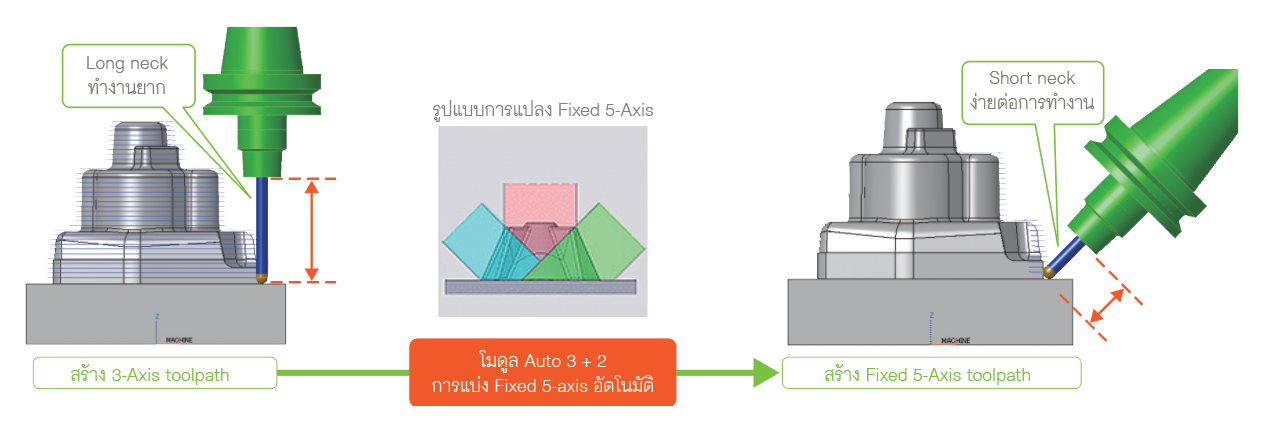

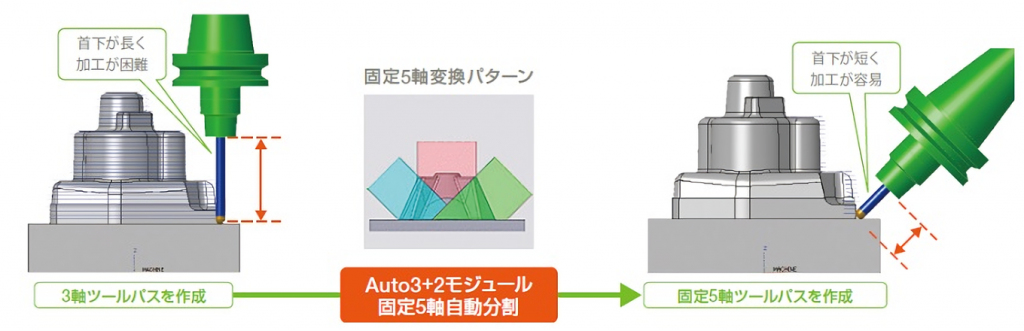

Fixed 5Axis Machining Auto 3+2 (Option)
สำหรับชิ้นส่วนที่ความยาวยื่นออกมาของ long tool ใน 3Axis tool path จะถูกแปลงเป็น "Fixed 5Axis Tool Path" โดยอัตโนมัติ ซึ่งรู้จัก "Holder" และ "Tool Length" เพียงแค่ระบุทิศทางการตัดเฉือน

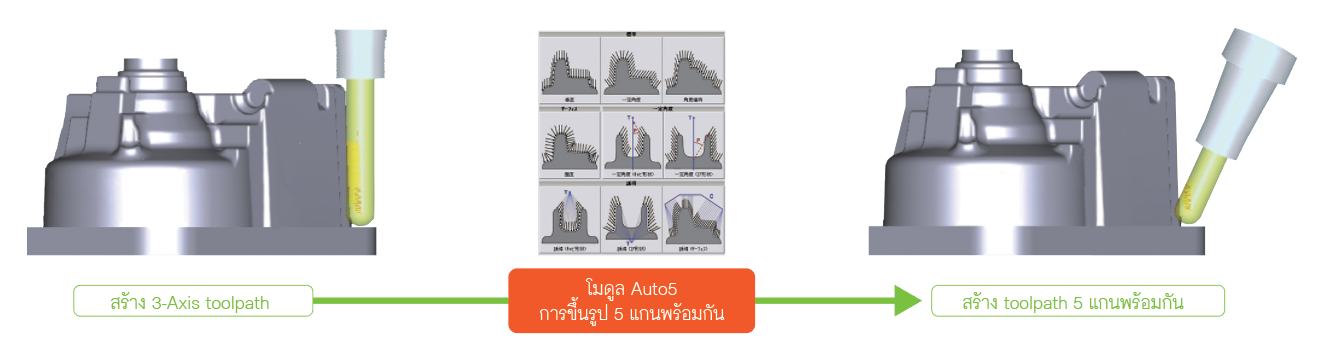

Simultaneous 5Axis Machining For Mold Machining Auto5 (Option)
สำหรับชิ้นส่วนที่ความยาวยื่นออกมาของ long tool ใน 3Axis tool path จะถูกแปลงเป็น "Simultaneous 5Axis Tool Path" โดยอัตโนมัติ ซึ่งรู้จัก "Holder" และ "Tool Length" เพียงแค่ระบุทิศทางการตัดเฉือน
การแปลงพารามิเตอร์
การใช้เครื่องจักร 5 แกนพร้อมกันสำหรับการตัดชิ้นส่วน (ตัวเลือก)
สำหรับชิ้นส่วนที่ความยาวยื่นออกมาของ long tool ใน 3Axis tool path จะถูกแปลงเป็น "Simultaneous 5Axis Tool Path" โดยอัตโนมัติ ซึ่งรู้จัก "Holder" และ "Tool Length" เพียงแค่ระบุทิศทางการตัดเฉือน

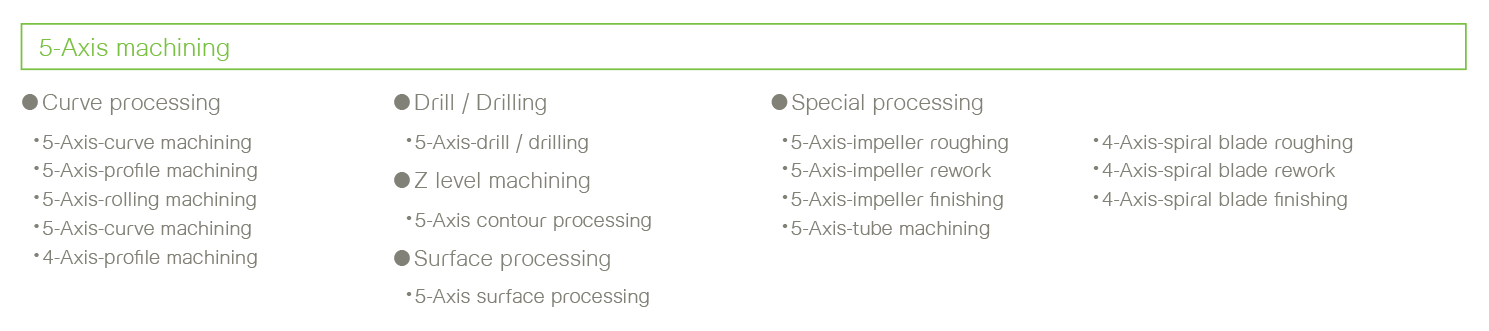

5Axis Contour Processing

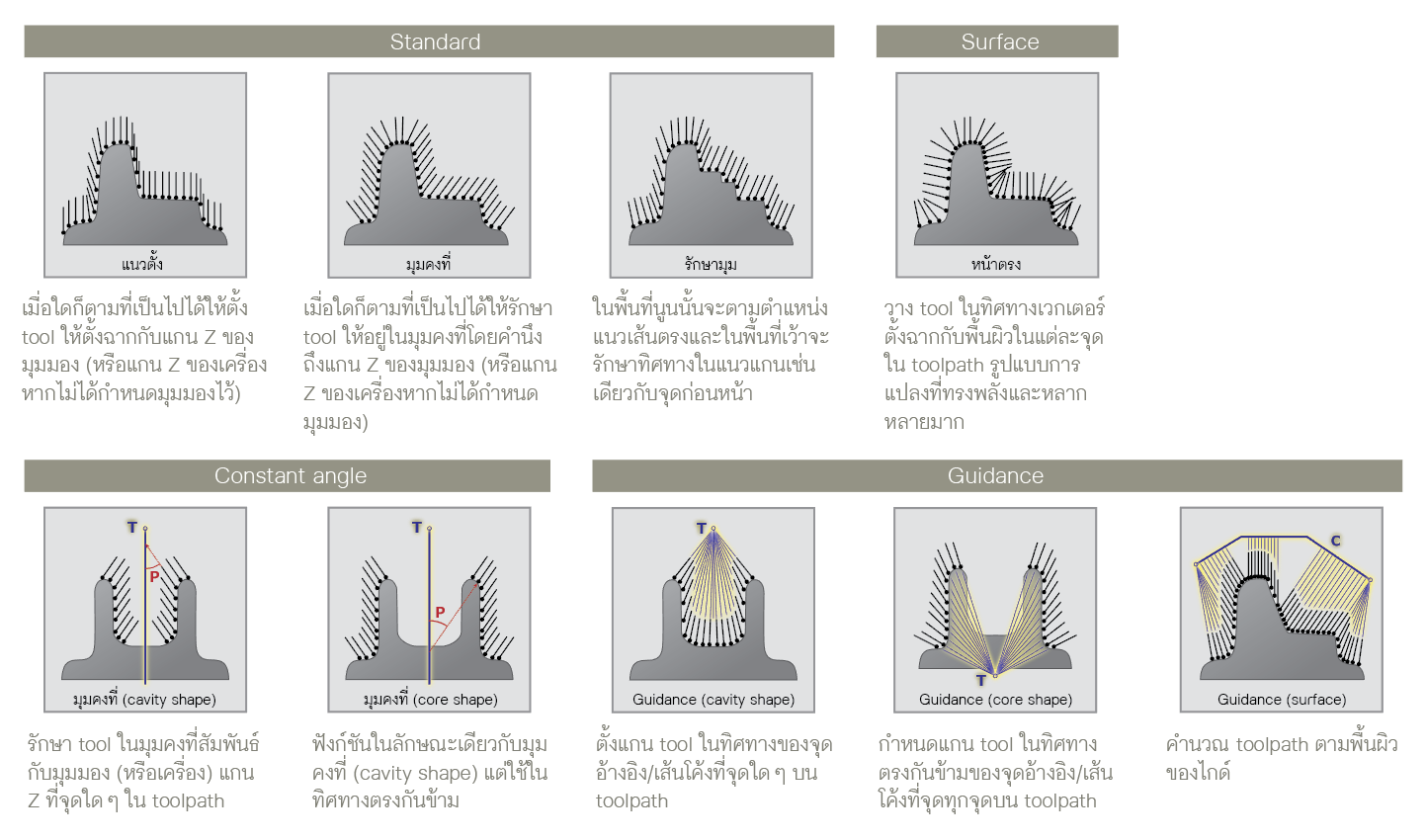

การประมวลผล Contour ที่จดจำ undercuts รูปร่างสามารถทำให้เป็น convex shape ได้ง่าย รองรับการควบคุมทิศทางของ tool 5 ประเภท (Straight, View, Point, Vector, Auto5)
5Axis Surface Machining
การสร้าง path ด้วย scan line direction, surface edge, curve offset และ points สามารถสร้าง path การตัดที่รู้จักการ undercut ได้ รองรับการคำนวณทิศทางของแกน tool โดยใช้ Auto5
5Axis Curve Processing
การสลักตัวอักษรเพื่อให้เข้ากับรูปร่างของพื้นผิวการตัด การควบคุมทิศทาง tool ด้วย curve 5 แกน เลือกลำดับการสร้าง curve และระยะทางที่สั้นที่สุดเป็นลำดับการประมวลผล รองรับการเพิ่ม path แนวนอน/ทิศทาง Z
5Axis Profile Machining
สร้างการขึ้นรูปโปรไฟล์แบบ 5 แกนพร้อมกันของ curve + surface ที่ระบุการควบคุมทิศทาง tool ด้วย curve 5 แกน รองรับการเพิ่ม path แนวนอน/ทิศทาง Z
5Axis Rolling Process
การประมวลผล Swarf ที่ดำเนินการตัดด้าน tool ตามมุมของพื้นผิวการตัด สามารถเลือกการหลีกเลี่ยงการรบกวนของพื้นผิวและการมองเห็น pathการรบกวน รองรับ spiral machining และการผ่านเพิ่มเติมในแนวนอนและทิศทาง Z
5Axis Curve Machining
ระบุสอง curve และตั้งค่าทิศทางการประมวลผลและลำดับการประมวลผลสำหรับ curve การเพิ่ม path ในทิศทาง Z เป็นไปได้ รองรับการควบคุมทิศทาง tool 4 ประเภท (5Axis Curve, View, UV, Vector)
5Axis Impeller Rework
การ finishing พื้นผิวใบพัด สร้าง path ตามรูปร่างใบมีด นอกจากนี้ยังมีการสร้าง Corner machining path รองรับได้ทั้งใบพัดเดี่ยวและใบพัดคู่
5Axis Tube Processing
สร้างเส้นทางการตัดเฉือนรูปร่างแบบ deep hold และ deep mold ด้วย tool พิเศษ (lollipop, convex) นอกจากนี้ยังมีการตรวจสอบสัญญาณรบกวนของ shank shape เพื่อรองรับการตัดตาม steep slopes และรูปทรง undercut
4Axis Spiral Blade Finishing
สร้าง spiral machining path โดยการกลึง 4 แกนพร้อมแกนเอียงคงที่ ตระหนักถึงการตัดเฉือนที่ราบรื่นโดยไม่ต้องเลือกการเคลื่อนย้าย
