Designer
ผู้สร้างโมเดลพื้นผิวสำหรับ CAM ที่ไม่อิงประวัติ
การทำงานที่เข้าใจง่ายช่วยปรับปรุงคุณภาพการตัดและลดระยะเวลาในการตัดเฉือน
Designer เป็นเครื่องมือสร้างแบบจำลองการเตรียม CAM ที่ใช้ "การสร้างแบบจำลองโดยตรง" ที่คำนวณค่าตัวเลขจากรูปร่างปัจจุบันโดยอัตโนมัติโดยไม่คำนึงถึงประวัติการดำเนินงานที่ผ่านมา
Designer คืออะไร?
• โซลูชัน CAD สำหรับ CAM
• การใช้งานที่เป็นมิตร
• Solid และ Surface ผสม
• ฟังก์ชั่นร่างที่ทรงพลัง
• ดัดแปลงโมเดลตามการใช้งาน
• อินเตอร์เฟส CAD ที่หลากหลาย
เป็นเครื่องมือสร้างแบบจำลองสำหรับการเตรียม CAM ที่สามารถจัดการได้อย่างเป็นธรรมชาติ

คุณสมบัติของ Designer
การปรับเปลี่ยนโมเดลอย่างง่าย
หากข้อมูลมีข้อผิดพลาดเช่นตัวแบ่งหรือการดรอปเอาท์การซ่อมแซมแบบจำลองจะช้า Designer ซ่อมแซมช่องว่างเล็ก ๆ ในพื้นผิวโดยอัตโนมัติภายในความคลาดเคลื่อนที่กำหนด
นอกจากนี้แม้ว่าพื้นผิวส่วนใหญ่จะหายไปก็สามารถซ่อมแซมได้อย่างง่ายดายโดยการสร้างขอบเขตอัตโนมัติและฟังก์ชันการสร้างพื้นผิวที่กว้างขวาง

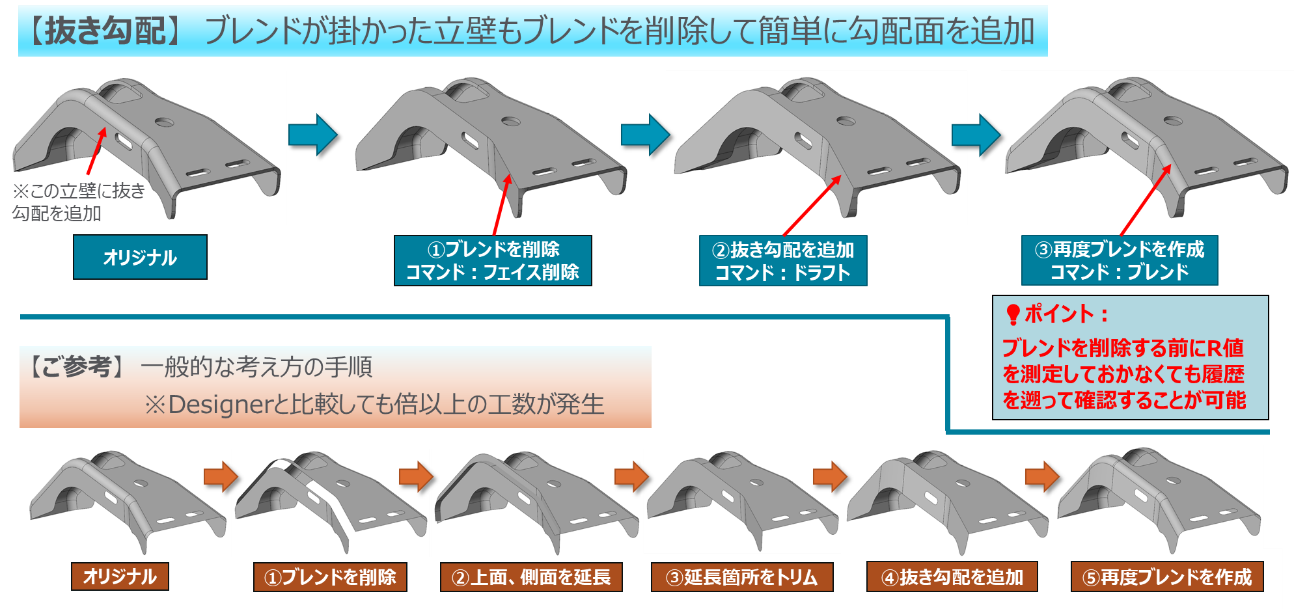

ลดความซับซ้อนของโมเดล
ในบางกรณี อาจจำเป็นต้องลบคุณลักษณะบางอย่างในโมเดลเพื่อสร้าง toolpath ที่มีประสิทธิภาพ
Designer ที่ใช้การสร้างแบบจำลองโดยตรงจะไม่สร้างข้อผิดพลาดแม้ว่าคุณลักษณะเฉพาะจะถูกลบออก และการซ่อมแซมจะดำเนินการพร้อมกันตามข้อมูลพื้นผิวที่อยู่ติดกันหลายรายการ

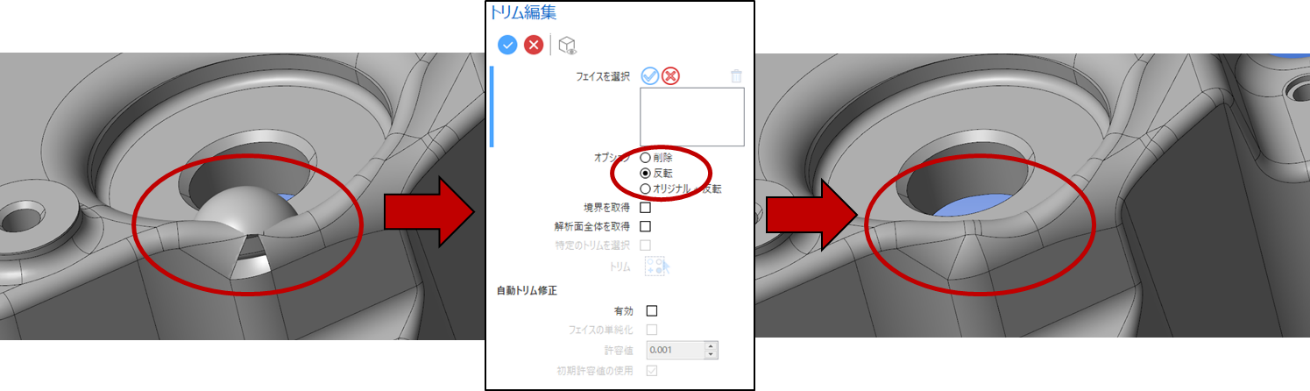

เมื่อ fillet ถูกลบ รูปร่างของ pin angle ก่อนติด fillet จะถูกสร้างขึ้นโดยอัตโนมัติแทนที่จะทำเป็นรูในส่วนนั้น
ฟังก์ชั่นการแก้ไขรูปร่างต่าง ๆ

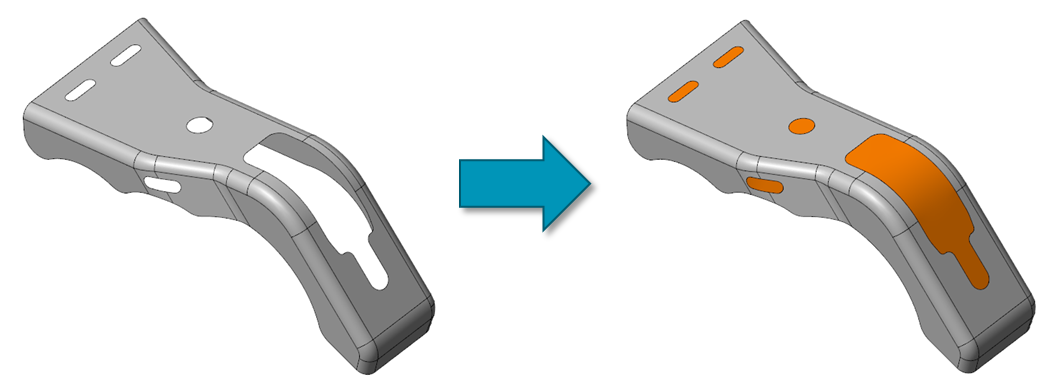

การเติมช่องว่างเป็นคุณลักษณะทั่วไปของ Designer เพียงเลือกพื้นผิวที่คุณต้องการเติม จากนั้นรูที่วางบนพื้นผิวนั้นจะถูกเติมโดยอัตโนมัติ ไม่ว่าจะเป็นพื้นผิวเรียบหรือพื้นผิวโค้ง ซึ่งช่วยปรับปรุงงานที่ทำก่อนหน้านี้ในแต่ละรูได้อย่างมาก
การขยายพื้นผิวสามารถทำได้ง่ายด้วยการจดจำขอบอัตโนมัติ

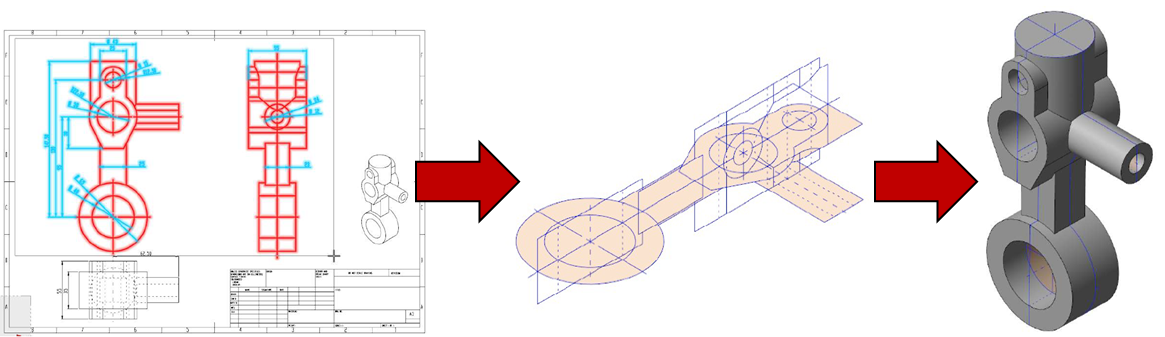

การสร้างแบบจำลอง 3D จากข้อมูล 2D
ด้วยการสนับสนุนการนำเข้าข้อมูล DXF และ DWG คุณสามารถสร้างแบบจำลอง 3D จากข้อมูล 2D ที่มีอยู่ได้
เนื่องจากข้อมูลจะถูกรับรู้โดยอัตโนมัติว่าเป็นโปรไฟล์แบบร่าง คุณจึงสามารถสร้างแบบจำลอง 3D ได้อย่างง่ายดายและรวดเร็วโดยใช้ฟังก์ชันการสร้างแบบจำลองที่เป็น solid แต่ละฟังก์ชัน

SPEC
อินเตอร์เฟส CAD ที่หลากหลาย
ตัวออกแบบนำเข้าข้อมูลในรูปแบบต่าง ๆ เช่น Parasolid, IGES, STEP, ACIS, DXF, DWG, STL และ VDA รวมถึงข้อมูลดั้งเดิมต่อไปนี้:

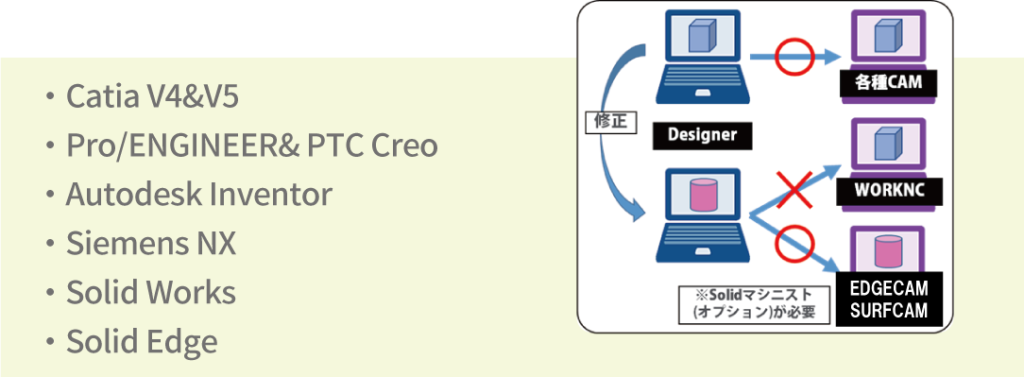

CAD ที่รองรับการนำเข้าโดยตรง
คุณสามารถทำงานกับข้อมูลจาก supplier เกือบทุกราย
เนื่องจากไฟล์ขนาดใหญ่มากสามารถจัดการได้ง่าย แม้แต่บริษัทที่จัดการกับการออกแบบที่ซับซ้อนก็สามารถใช้ข้อมูล CAD ได้อย่างง่ายดาย
สภาพแวดล้อมการทำงานของฮาร์ดแวร์

ข้อกำหนดขั้นต่ำ (ข้อบ่งชี้คร่าว ๆ)
ข้อกำหนดที่แนะนำ
CPU
Quad Core Intel Xeon E5 (4 core)
Intel Core i7-6500 (4 cores)
Intel Xeon E5-E7 (6 to 24 cores)
Intel Core i7-67XX i7-69XX (8 cores)
หน่วยความจำ
8GB DDR3 1600MHZ
16-32GB DDR4 2400MHZ
Graphics board
Ram: 1GB DDR3
รองรับ 1GB DDR3 OpenGL 3.3
NVIDIA Quadro series
Ram: 2GB DDR5
รองรับ 2GB DDR5 OpenGL 3.3
NVIDIA Quadro series
Hard Disk
พื้นที่ดิสก์ 500GB (หรือมากกว่า)
พื้นที่ดิสก์ 1TB (หรือมากกว่า)
ความละเอียดจอภาพ
19-21in 1280×1024
22-30in 1920×1080
OS
Windows 7 Pro 64 Bits *2
Windows 8.1 Pro 64 Bits *2
Windows 10 Pro 64 Bits *2
Windows Server 2008 R2 *2
Windows Server 2012 R2 *2
Windows 7 Pro 64 Bits *2
Windows 8.1 Pro 64 Bits *2
Windows 10 Pro 64 Bits *2
Windows Server 2008 R2 *2
Windows Server 2012 R2 *2
License type
Standard Designer
Advanced Designer
Standard Designer
Advanced Designer
รูปแบบไฟล์หลักที่รองรับ
[มาตรฐาน]
Acis, DWF, IGES, Inventor, Parasolid, Part modeler, SolidWorks, STEP, STL, VDA, SMW, PLY, VISI
[ตัวเลือก]
CATIA V4・V5, NX, ProE/Creo
*1 ... ขึ้นอยู่กับขนาดของรูปร่าง (ชิ้นส่วนที่ใหญ่กว่าต้องการหน่วยความจำมากกว่า)
เราขอแนะนำให้คุณดาวน์โหลด driver ล่าสุดสำหรับ graphics board ของคุณจากเว็บไซต์ของผู้ผลิตแต่ละรายและอัปเดตให้เหมาะสม
*2 ... อย่าใช้พารามิเตอร์ Windows "Enable pointer shadow"
ใน 2020.0 ไม่รองรับ Windows XP, Windows Vista, Windows7 32bit, Windows8.1 32bit
