WORKNC V2022.0
WORKNC เวอร์ชั่นล่าสุด
DESIGNER Companion
▼ รองรับ DESIGNER Companion
"WORKNC Designer" ซึ่งเป็นการตั้งค่าที่ไม่บังคับจนถึง V2021 ตอนนี้สามารถใช้เป็น "DESIGNER Companion" (ต้องมีสัญญาบำรุงรักษา)

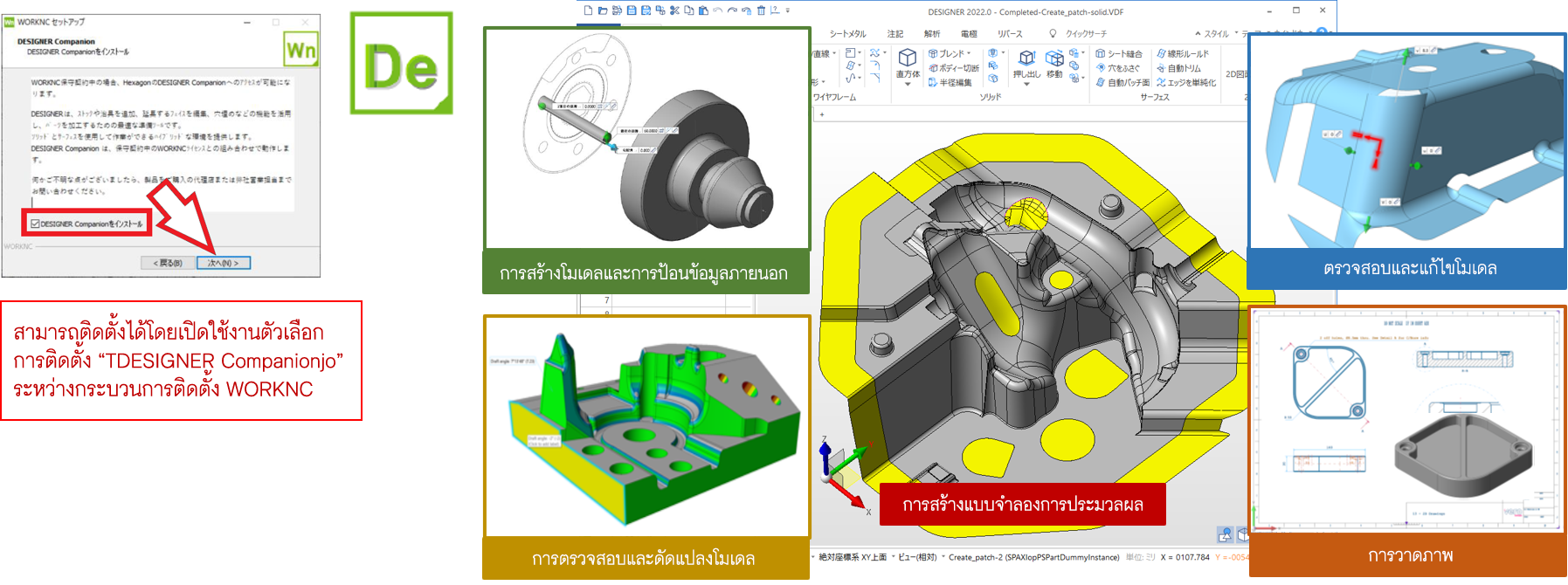

<หน้าที่หลัก>
• การสร้างแบบจำลองและการป้อนข้อมูลภายนอก: การสร้างแบบจำลอง 3 มิติจากภาพวาด / ข้อมูล DXF และการป้อนข้อมูล 3 มิติภายนอก เช่น IGES / STEP
• การตรวจสอบและดัดแปลงแบบจำลอง: การตรวจจับและแก้ไขการละเลยพื้นผิว / การลดขนาด / พื้นผิวที่ทับซ้อนกัน / พื้นผิวไมโคร / พื้นผิวที่รบกวนตัวเอง ฯลฯ ในข้อมูล 3 มิติภายนอก
• การตรวจสอบและแก้ไขแบบจำลอง: การตรวจสอบและแก้ไขแบบร่าง / fillet radius / undercut / ความต่อเนื่องระหว่างพื้นผิว ฯลฯ
• การสร้างแบบจำลองการประมวลผล: การสร้างพื้นผิวโค้งเสริม เช่น การเติม / การขยายรู (ฟังก์ชันถูกจำกัดขึ้นอยู่กับโมดูล "WORKNC" ที่คุณกำลังใช้)
• การวาดภาพ: การสร้างมุมมอง / มุมมองส่วน / มุมมองขยาย / ขนาด / บันทึกย่อที่เชื่อมโยงกับโมเดล 3 มิติ
▼ การทำงานร่วมกันระหว่าง "DESIGNER Companion" และ WORKNC

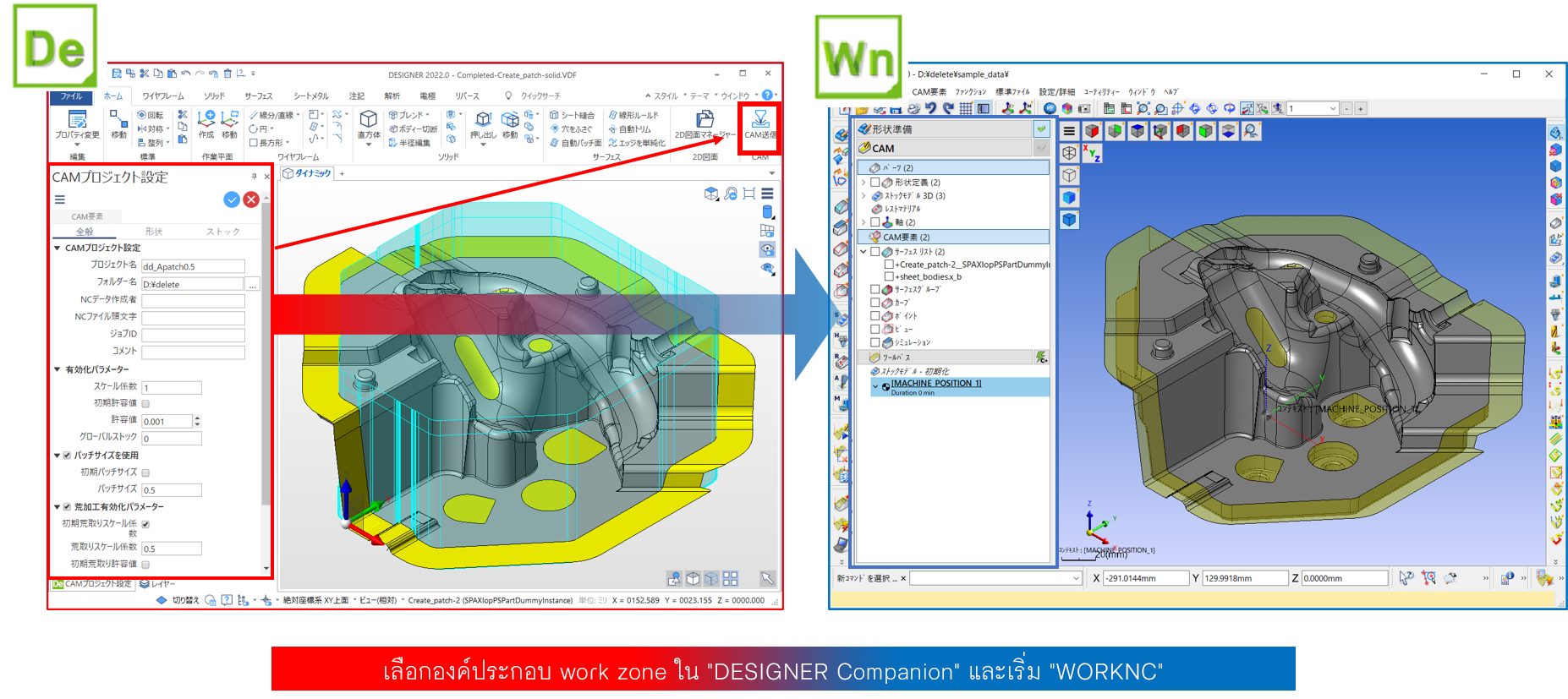

หลังจากสร้างแบบจำลองสำหรับการตัดเฉือนด้วย "DESIGNER Companion" ให้คลิก [Send CAM] และเลือกโมเดลเพื่อเริ่ม "WORKNC" โดยอัตโนมัติและสร้างโซนการทำงาน
หากมีเส้นโค้งของพื้นผิวที่ต้องเพิ่มในขณะที่สร้างเส้นทางของการตัดเฉือน ก็ยังสามารถสร้างเพิ่มเติมด้วย "DESIGNER Companion" ส่งออกและนำเข้าด้วย "WORKNC"
▼ เกี่ยวกับข้อกำหนดของ "DESIGNER Companion"
• หลังจากติดตั้ง WORKNC2022 แล้ว จำเป็นต้องใช้ใบอนุญาตล่าสุด
• สามารถติดตั้งได้บนพีซีที่ใช้ Windows 10 เท่านั้น
• ใบอนุญาต "DESIGNER Companion" หนึ่งใบสามารถใช้กับใบอนุญาต "WORKNC" หนึ่งใบสำหรับสัญญาการบำรุงรักษาได้
• เมื่อสัญญาการบำรุงรักษาสิ้นสุดลง จะไม่สามารถใช้ "DESIGNER Companion" ได้
• เมื่อคุณเริ่ม "DESIGNER Companion" ใบอนุญาต "WORKNC" จะใช้สำหรับเทอร์มินัลเดียวกัน ดังนั้นคุณจึงสามารถใช้ร่วมกันภายในเทอร์มินัลเดียวกันได้ แต่คุณไม่สามารถใช้กับเทอร์มินัลอื่นพร้อมกันได้

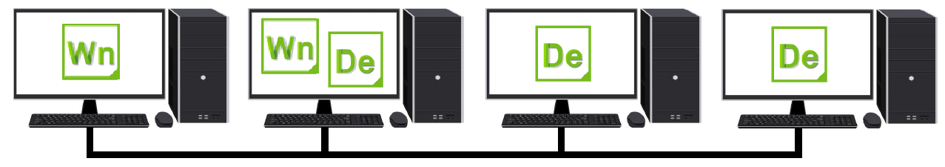

(ตัวอย่าง) ในกรณีของ "WORKNC" x3 พร้อมใบอนุญาตเครือข่าย: ในรูปด้านล่าง "WORKNC" ทำงานบน 2 เทอร์มินัลเท่านั้น แต่ "DESIGNER Companion" กำลังทำงานบนเทอร์มินัลที่ 3
เนื่องจากมีการใช้งานอยู่ จึงไม่สามารถเริ่ม "WORKNC" หรือ "DESIGNER Companion" บนเทอร์มินัลที่ 4 ได้

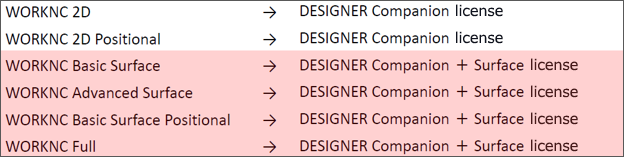

▼ เกี่ยวกับประเภทใบอนุญาตของ "DESIGNER Companion"
เนื้อหาของ "DESIGNER Companion" ที่จะเพิ่มจะแตกต่างกันไปตามประเภทใบอนุญาตของ "WORKNC" ที่คุณใช้
[รายละเอียดใบอนุญาตพื้นผิว]
โมดูลนี้ให้การกำหนดค่าพื้นผิวรูปแบบอิสระที่มีความแม่นยำสูง เช่น:
Automatic patch surface / extension / tangent surface / concatenation / sweep / sweep 2 drive / helical surface / draft / orientation / trim / trim edit / trim between faces / delete edges / border edit ฯลฯ โมดูลนี้สร้างพื้นผิว - เป็นสิ่งสำคัญ โมดูลที่จำเป็นสำหรับการปรับเปลี่ยน

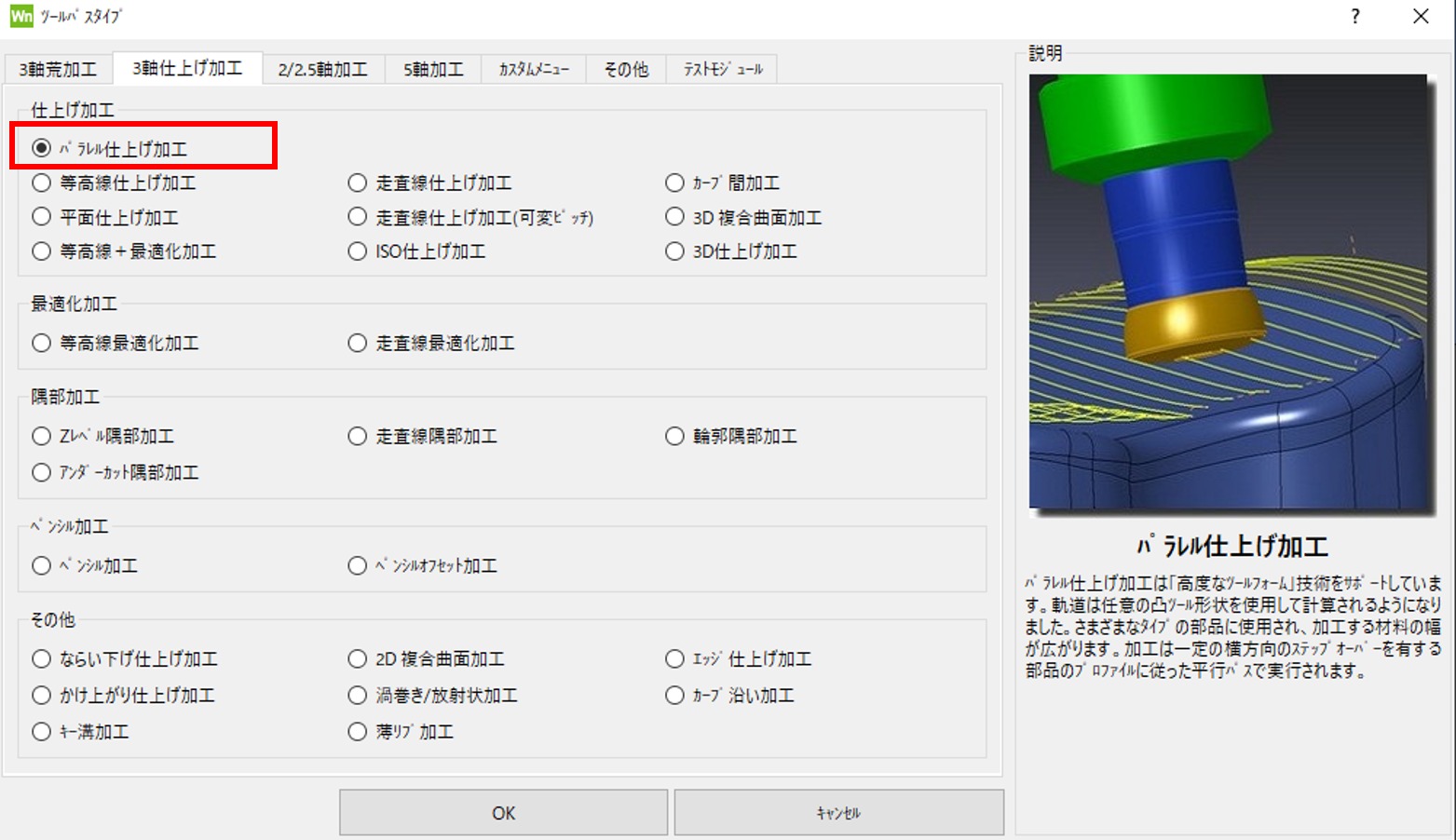

[3 แกน] การปรับปรุง Parallel Finishing
มีการปรับปรุงต่อไปนี้สำหรับ parallel finishing 3 แกน (*ประเภท toolpath นี้ใช้ได้กับ Full, Advanced Surface licenses เท่านั้น)

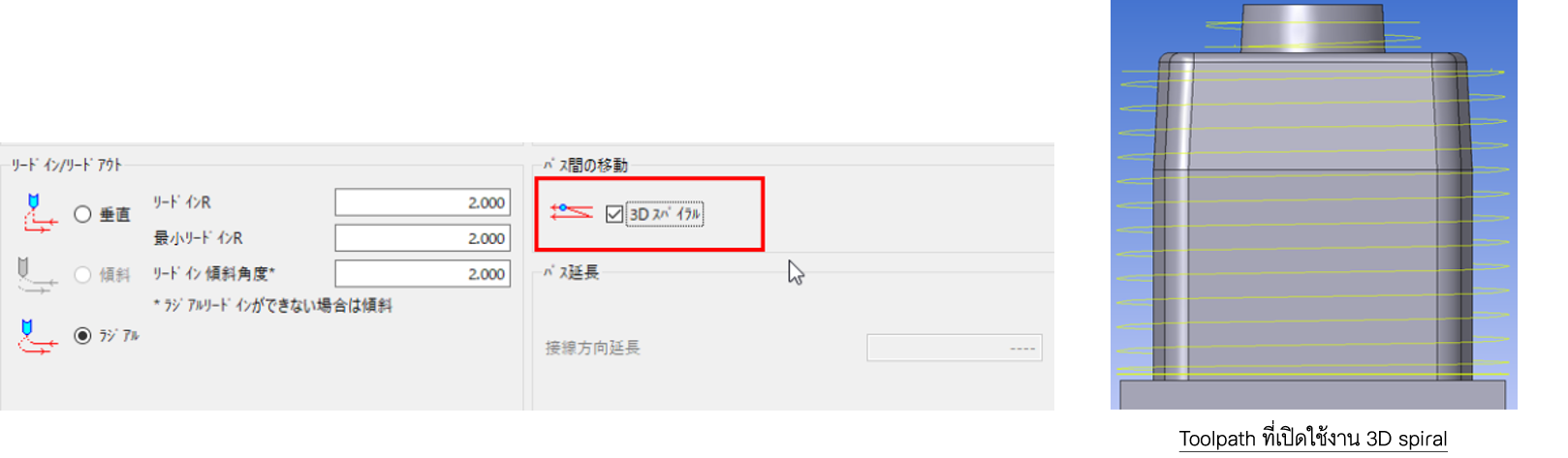

▼ การเคลื่อนที่แบบเกลียว
"3D spiral" สามารถตั้งค่าได้โดย parallel finishing
เมื่อเทียบกับ contour finishing การใช้ parallel finishing (contour) มีข้อดีดังต่อไปนี้
• ลดเวลาในการคำนวณ (เร็วกว่า contour finishing โดยเฉลี่ย 4 เท่า)
• ปรับปรุงคุณภาพพื้นผิว
• มุมโคตรคงที่
• กำหนดจุดเริ่มต้นที่ดีกว่าเพื่อหลีกเลี่ยงการตัดการเชื่อมต่อของเกลียว
• เข้ากันได้กับ deformed tools (*ตัวเลือกที่ต้องชำระเงินของ Advanced Toolform)
▼ คำนวณเป็น Straight Tool
หากคุณกำหนด taper shank tool, taper tool หรือ profile tool ตอนนี้ "คำนวณเป็น straight tool" จะพร้อมใช้งาน
[3 แกน] การปรับปรุง Contour Corner Processing
เพิ่ม "Rest material model" และ "stock model" ในการตั้งค่าที่ไม่ได้เจียระไน
นอกจากนี้ อัลกอริธึมภายในเมื่อตั้งค่าเป็น "stock model" ได้รับการปรับปรุง และสามารถตั้งค่าพารามิเตอร์โดยละเอียดเพื่อปรับปรุงเวลาในการคำนวณและตรวจจับพื้นที่ที่ไม่ได้เจียระไนได้
▼ สต๊อกขั้นต่ำ
ตรวจจับพื้นที่ที่ยังไม่ได้เจียระไนเหนือมูลค่าสต็อกขั้นต่ำ
▼ การขยายพื้นที่แปรรูป
สร้าง toolpath ในพื้นที่ offset ด้วยค่าที่ระบุ
▼ ปรับให้เรียบ
ปรับพื้นที่ที่ตรวจพบให้เรียบเพื่อสร้าง toolpath ที่ราบรื่น
[V2021] Toolpath สำหรับ contour corner machining (Reference tool)
[V2021] Toolpath สำหรับ contour corner processing (Stock model)

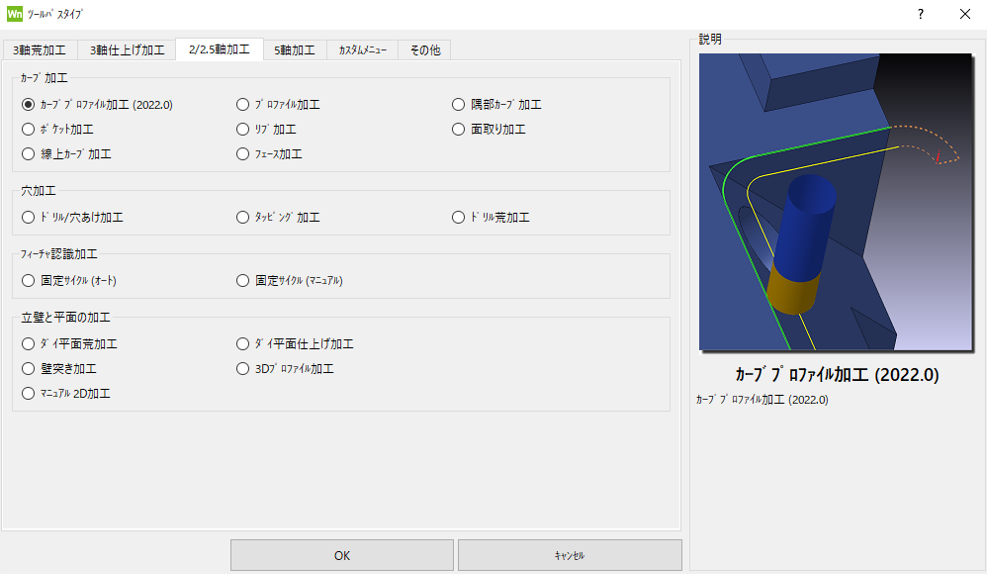

New toolpath: [2 แกน / 2.5 แกน] Curve Profile Processing (2022.0)
ประเภท toolpath นี้มีจุดประสงค์เพื่อแทนที่ "profile machining" และ "corner curve machining" แบบธรรมดา
*V2022 เป็นเวอร์ชันประเมินผล โปรดทราบว่า
[ข้อกำหนดของ toolpath นี้]
• "เส้นโค้งที่จะตัดเฉือน" อยู่บนระนาบ และการตัดเฉือนต้องตั้งฉากกับระนาบนี้
• ไม่รองรับการประมวลผลเส้นโค้ง 3 มิติ (แม้ว่าจะมีการกำหนดเส้นโค้ง 3 มิติ แต่ toolpath จะถูกสร้างขึ้นบนระนาบ)
• สามารถใช้มุมมองที่ลาดเอียงและพื้นผิวเรียบได้
• หากเส้นโค้งอยู่บนระนาบงานเดียวกัน สามารถประมวลผลได้หลายเส้นโค้ง
• รองรับการแก้ไข tool diameter
• คำจำกัดความของจุดเป็นสิ่งสำคัญในการระบุด้านข้างของเส้นโค้งที่ต้องการตัดเฉือน
• รองรับการตรวจสอบการรบกวนระหว่างรูปร่างและชิ้นส่วน
นอกจากนี้ เมื่อเทียบกับการตัดเฉือนโปรไฟล์ทั่วไป จำนวนรายการการตั้งค่าสำหรับ "การชดเชย tool diameter" เพิ่มขึ้น และการจัดการมีความเหมาะสมกว่า

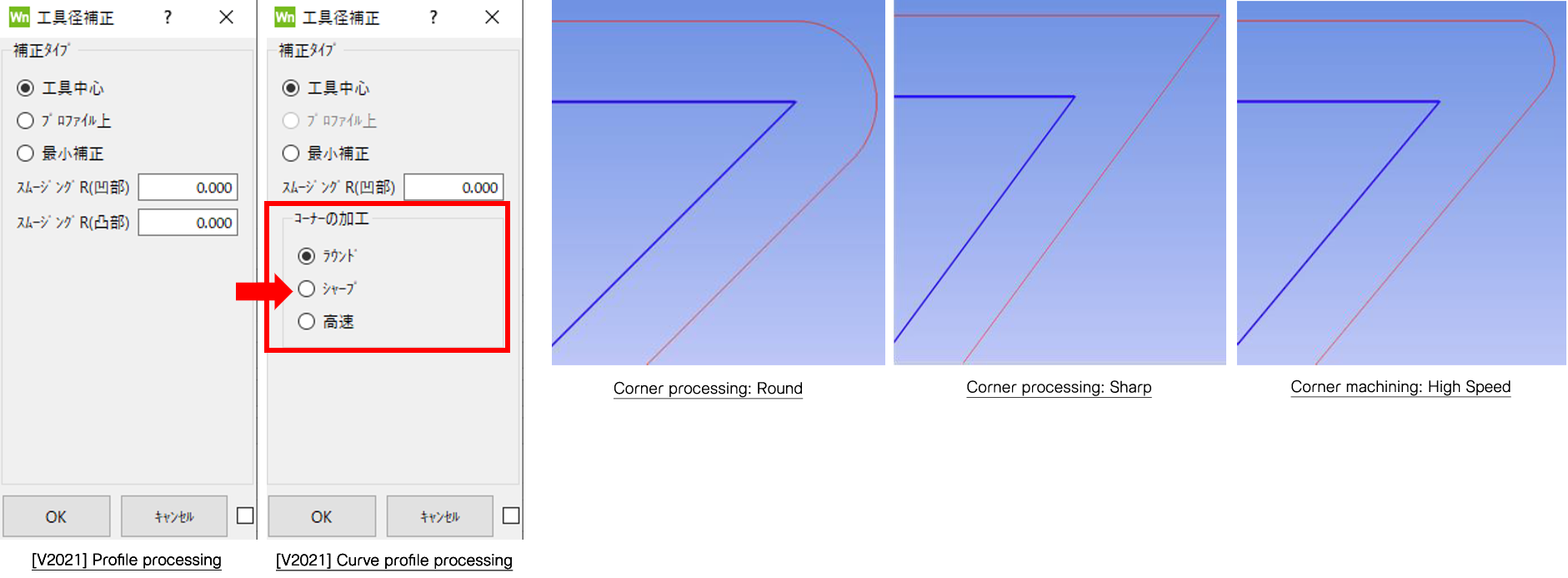

▼ Tool Diameter Compensation Setting
▼ Corner Machining Reference Tool
การตัดเฉือนมุมสามารถทำได้โดยการกำหนดรัศมีของเครื่องมือที่ใช้ในกระบวนการก่อนหน้าและรัศมีการปรับมุมให้เรียบ
▼ ตรวจสอบการรบกวนระหว่างรูปร่างและชิ้นส่วน
เมื่อมีการกำหนดบริบทของเครื่องจักรโดยใช้ระบบ clamp ระหว่างการเคลื่อนที่แบบ lead-in / lead-out
คุณสามารถตรวจสอบการรบกวนระหว่างเครื่องมือและระบบจับยึดได้
ในกรณีนี้ ยังสามารถกำหนดระยะระยะห่างของระบบ clamp ได้อีกด้วย
New toolpath: 5-Axis Offset Machining
ประเภท toolpath นี้มีจุดประสงค์เพื่อแทนที่ "การตัดเฉือนออฟเซ็ต 5 แกน" ทั่วไป (*ตัวเลือกการชำระเงิน 5Axis Module จำเป็นต้องใช้ประเภท toolpath นี้)
▼ Surface Selection
ระบุพื้นผิวที่ต้องการกลึง
สำหรับพื้นผิวอื่น ๆ ให้ระบุด้วย Protect หรือ Ignore
▼ ทิศทางการประมวลผล
ระบุทิศทางการประมวลผล
คุณยังสามารถกำหนดจำนวนเส้นทาง, การผกผัน และการเคลื่อนที่แบบเกลียวได้อีกด้วย

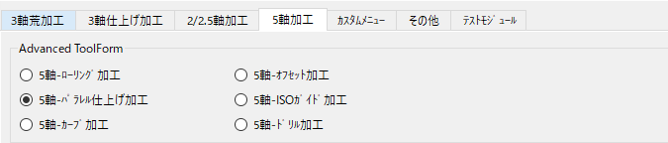

New toolpath: 5-Axis Parallel Finishing
ประเภท toolpath นี้มีวัตถุประสงค์เพื่อแทนที่ "การตัดเฉือนรูปร่าง 5 แกน" แบบเดิม (*ตัวเลือกการชำระเงิน 5Axis Module จำเป็นต้องใช้ประเภท toolpath นี้)
เมื่อเทียบกับการตัดเฉือนรูปร่าง 5 แกนทั่วไป ตอนนี้สามารถระบุทิศทางที่แตกต่างสำหรับหน้าตัดได้
นอกจากนี้ โดยการเพิ่มตัวเลือก Advanced Toolform (มีค่าธรรมเนียม) คุณสามารถสร้าง toolpath ด้วยเครื่องมือที่ผิดรูปได้
▼ Slice Parameters
หลังจากเลือกพื้นผิวที่กลึงแล้ว คุณสามารถกำหนดทิศทางการหั่นได้
▼ Contact Point
Toolpath คำนวณจากศูนย์กลางของเครื่องมือหรือจุดสัมผัสของเครื่องมือ
▼ Angle
คุณสามารถกำหนดมุมนำและมุมด้านข้างในทิศทางตั้งฉากกับระนาบ แกน Z และหน้าตัด
New toolpath: 5-Axis Parallel Finishing

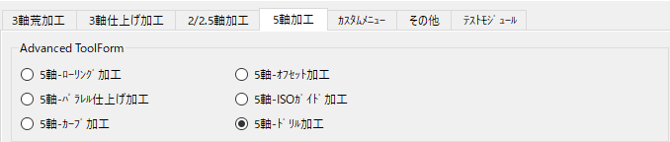

ประเภท toolpath นี้มีวัตถุประสงค์เพื่อแทนที่ "การเจาะแบบ 5 แกน (V19)" แบบเดิม (*ตัวเลือกการชำระเงิน 5Axis Module จำเป็นต้องใช้ประเภท toolpath นี้)
▼ Drill Start Point
สามารถระบุได้ด้วยจุดหรือเวกเตอร์ เมื่อเลือกจุด ให้ตั้งค่าความลึกออฟเซ็ต
การปรับปรุงการทำงานอื่น ๆ
▼ ข้อมูลขีดจำกัดเครื่องมือ
หากคุณระบุเวลาหรือระยะทางตัดสูงสุด ขณะนี้ข้อมูลจะแสดงในพารามิเตอร์ toolpath
▼ การตั้งค่าคำเตือนระหว่างการประมวลผลภายหลังที่ต่อกัน (การตั้งค่าสภาพแวดล้อมของซอฟต์แวร์)
เพิ่มการตั้งค่าเพื่อแสดงคำเตือนและข้อผิดพลาดเมื่อมีข้อขัดแย้งในหมายเลขเครื่องมือหรือบริบทเครื่องของ toolpath ที่เลือกระหว่างการประมวลผลภายหลังที่ต่อกัน
▼ ระบุปลายทางการส่งออกของสต็อค STL (การตั้งค่าสภาพแวดล้อมซอฟต์แวร์)
ขณะนี้สามารถตั้งค่าโฟลเดอร์ได้ตามใจเมื่อส่งออก stock model ด้วย STL
▼ การสร้างเส้นโค้ง 5 แกน
เมื่อกำหนดเส้นโค้ง 5 แกน คุณสามารถเพิ่มส่วนขยายให้กับเส้นโค้ง 1 และเส้นโค้ง 2
▼ การแก้ไขหลายเส้นทาง
เมื่อแก้ไขพารามิเตอร์การตัดเฉือน 2 แกนหลายตัวพร้อมกัน การเลือก "โค้งไปยังเครื่องจักร" สามารถเปลี่ยนแปลงได้
(Target toolpath: curve profile processing, profile processing, line curve processing, pocket processing, corner curve processing, face processing)

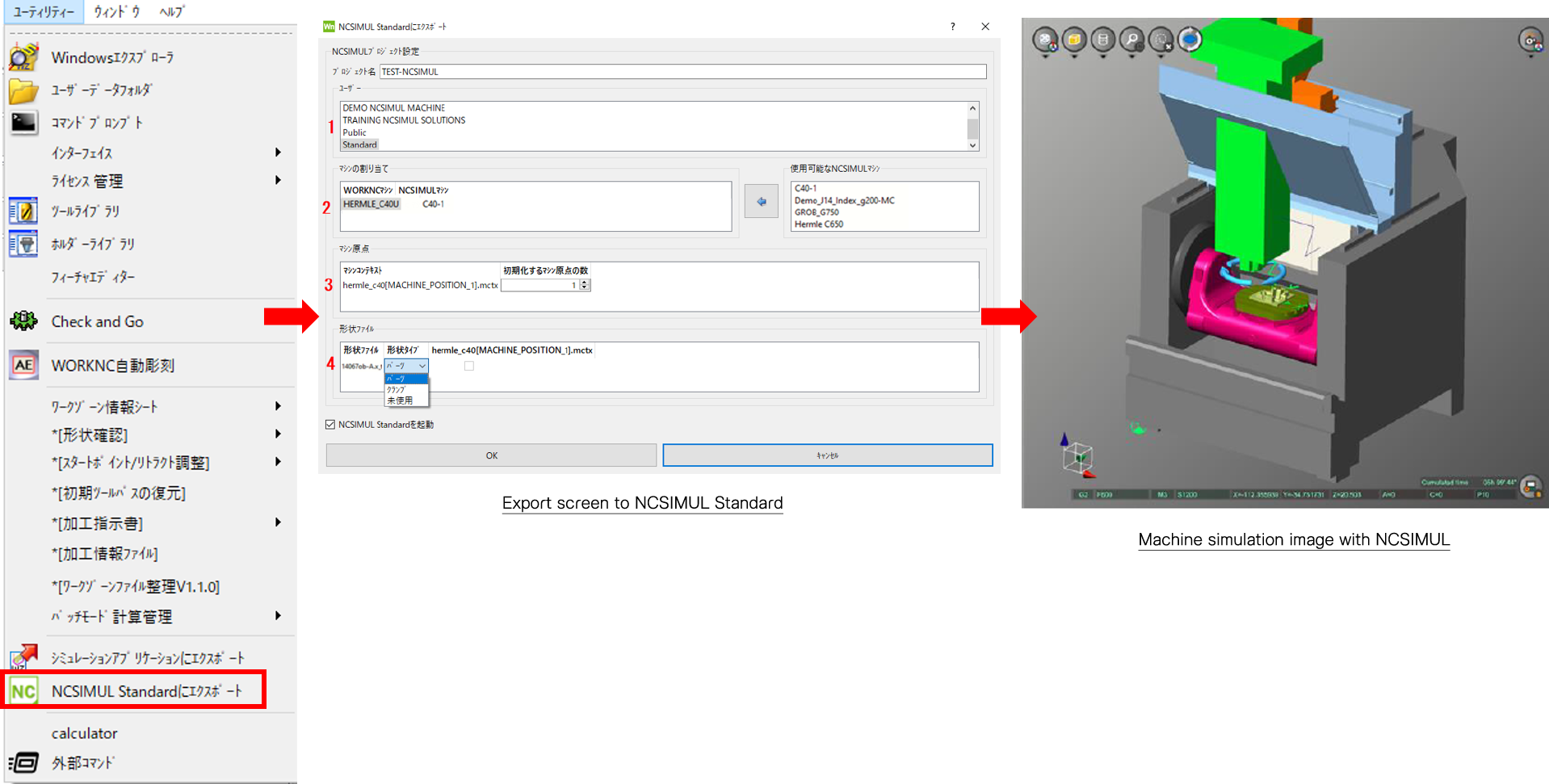

NCSIMUL Interface
การติดตั้ง WORKNC ในขณะนี้มี "NCSIMUL Standard" (ต้องซื้อใบอนุญาตแยกต่างหากเพื่อเริ่ม NCSIMUL)
คุณสามารถส่งข้อมูลไปยัง NCSIMUL ได้โดยคลิก [Export to NCSIMUL Standard] ในเมนู utility
